Zustand:	Neu	Gewährleistung:	1 Jahr
Anwendbare Branchen:	Herstellungsbetriebe, Bauarbeiten	Gewicht (KG):	22000
Standort des Ausstellungsraums:	Keiner	Videoausgangskontrolle:	Bereitgestellt
Maschinenprüfbericht:	Bereitgestellt	Art der Vermarktung:	Gewöhnliches Produkt
Gewährleistung für Kernkomponenten:	1 Jahr	Kernkomponenten:	PLC, Motor, Motor, Pumpe
Einzigartiger Verkaufspunkt:	Hohe Betriebseffizienz	Produktname:	PipeLayer
Anwendung:	Rohrleitungsbaumaschinen	Dienstleistungen nach dem Verkauf:	Videounterstützung

Zustand:	Neu
Gewährleistung:	1 Jahr
Anwendbare Branchen:	Herstellungsbetriebe, Bauarbeiten
Gewicht (KG):	22000
Standort des Ausstellungsraums:	Keiner
Videoausgangskontrolle:	Bereitgestellt
Maschinenprüfbericht:	Bereitgestellt
Art der Vermarktung:	Gewöhnliches Produkt
Gewährleistung für Kernkomponenten:	1 Jahr
Kernkomponenten:	PLC, Motor, Motor, Pumpe
Einzigartiger Verkaufspunkt:	Hohe Betriebseffizienz
Produktname:	PipeLayer
Anwendung:	Rohrleitungsbaumaschinen
Dienstleistungen nach dem Verkauf:	Videounterstützung

Rohrleitungsmaschinen für das Heben von unterirdischen Rohrleitungen Baumaschinen Gewicht KG 22000

Wincoo Engineering Co., Ltd

Wincoo Engineering Co., Ltd (Wincoo) bringt die am besten geeigneten Lösungen/Geräte für Kunden, Hersteller, EPC/C -Unternehmen für Rohrherstellung, Tankbau, Pipeline -Bau, industrielle Produktionslinien, sauberes Energieprojekt und andere industrielle Bereiche mit.

HGY -Pipelayer wird hauptsächlich für Rohrhebevorrichtungen im Rohrbaubau wie Rohrtransport, Rohrablegung, Montage und Graben verwendet. Das Pipelayer -Chassis ist ein spezielles hydraulisches Chassis für die Entwicklung der reifen Bagger -Chassis -Technologie. Das reisende System nimmt den hydrostatischen Übertragungsmodus mit geringen Auswirkungen auf Start und Stopp an und kann die In-situ-Lenkung realisieren. Das Hebensystem verwendet eine vollständige hydraulische Übertragung mit stabiler Übertragung und guter Mikrobewegungsleistung. Im Vergleich zum traditionellen Bulldozer -Chassis -Pipelayer hat es offensichtliche technische und Anwendungsvorteile.

HGY Pipelayer kann sich an die Arbeitsumgebung von - 20 ℃ ~ + 50 ℃, die Höhe unter 3000 m, die Umgebung mit weniger als 5% Sand und Staub in der Luft und allen Arten von Wetter wie Regen, Schnee und Nebel anpassen. In der Lage sein, sicher und zuverlässig auf einer Rampe von 30 ° zu arbeiten.
HGY -Pipelayer verfügt über angemessen
Anforderungen des Eisenbahntransports und des selbstverrückten Flachanhängertransports. Sich an die Baustelle und den allgemeinen Straßenbetrieb anpassen.

1, Chassis -Arsch
2, Heben
3, Taxi -Arsch
4, Motorarsch
5, Gegengewichtsarsch
6, Hydrauliksystem Arsch

Produktparameter

Modell					HGY20	Hgy40	Hgy70	Hgy90
Max.Lifting -Kapazität					25t	45.7t	70t	90t
Bewertungskapazität					21.25t	38.25t	59,5t	76,5t
Betriebsgewicht (ca.)					22t	35t	49t	55T
Versandumrisse Dimension für Hauptausrüstung (LWH)					4150 × 3050 × 3250 (mm)	4855 × 3384 × 3270 (mm)	5630 × 3400 × 3540 (mm)	5630 × 3436 × 3540 (mm)
Versandgewicht für Hauptausrüstung					21,5t	26t	37,5t	38.9t
Durchschnittlicher Bodendruck					76,4KPA	85.2KPA	87,3KPA	86,6 kpa
Min.ground Clearance					480 mm	490 mm	550 mm	550 mm
Max.Gradabilität					25 °	25 °	25 °	25 °
Anwendbare Umgebung					-50ºC ~+65ºC	-50ºC ~+65ºC	-50ºC ~+65ºC	-50ºC ~+65ºC
Motor	Modell			Shangchai Sv11cb	Cummins NT855-C280	Cummins NT855-C280	Cummins NT855-C280
		Nennleistung			120 kW	169 kw	239 kW	257KW1850 U / min
		Bewertungsgeschwindigkeit			1850 U / min	2000 U / min	2000 U / min	2000 U / min
Wandersystem	Betriebsmodus			Joystick	Joystick	Joystick	Joystick
		Theoretische Geschwindigkeit	Nach vorne (Shift2)	3.29/5,28 km/h	3,6/6,6 km/h	3,6/6,6 km/h	3,6/6,6 km/h
		Theoretische Geschwindigkeit		Rückwärts (Shift2)	4,28/7,59 km/h	4,3/7,7 km/h	4,4/7,8 km/h	4,4/7,8 km/h
		Länge der Spur am Boden			2635 mm	3050 mm	3620 mm	3620 mm
		Spurbreite			560 mm	660 mm	760 mm	760 mm
		Anzahl der Spurrollen			7 × 2	7 × 2	9 × 2	9 × 2
Kransystem	Bereichsform			Die Drahtseilluffing -Form	Die Drahtseilluffing -Form	Die Drahtseilluffing -Form	Die Drahtseilluffing -Form
		Betriebsart			Der hydraulische Kontrollgriff	Der hydraulische Kontrollgriff	Der hydraulische Kontrollgriff	Der hydraulische Kontrollgriff
		Kranlink	Die Länge des Kranverbindlichkeit	6000 mm	7500/8500 mm	7600/8600 mm	8600/9600 mm
		Kranlink		Maximale Hebegröße	4909 mm	6100/7050 mm	6100/7050 mm	7050/9600 mm
		Der Kranverbindungswinkel			0 ~ 85 °	0 ~ 86 °	0 ~ 86 °	0 ~ 86 °
		Hakengeschwindigkeit (sechs bis acht Mal)			0 ~ 12,0 m/min	0 ~ 6,2 m/min	0 ~ 7,0 m/min	0 ~ 7,0 m/min
		Erhöhen Sie die Zeit (vier- bis fünfmal)			25s	20s	32s	40s

Produktmerkmale

I. Chassis -Montage -Merkmale

1, adoptieren Sie hydraulische Bagger-Chassis-Technologie, hochfestes Pipelayer-Spezialchassis mit zuverlässiger Qualität.

2, drei Rippen- oder Doppelrippen -Crawler, neun Gruppen von Stützrädern und der maximal 30 ° Kletterwinkel.

3, die Hauptpumpe, der Schlägermotor und der Reisemotor übernehmen die deutsche Rexroth -Marke, um den zuverlässigen Betrieb des Hydrauliksystems des gesamten Fahrzeugs zu gewährleisten.

4 Das Hauptventil wird mit voller elektrischer Steuerelemente angewendet, die reibungslos funktionieren und eine genaue Optimierung realisieren kann.

5, nehmen Sie eine hochfeste Verbindungsstruktur zwischen dem Gehgrahmen und dem Fahrzeugrahmen an, um sicherzustellen, dass die gesamte Maschine während des Hebens eine ausreichende Steifheit aufweist.

6, mit erhöhtem Messgerät, verbessert die Stabilität der gesamten Maschine besser für den Seitenbelastungszustand.

7, 9 Tragwalzen sind auf jeder Seite verteilt, wobei eine große Lagerkapazität, hohe Temperaturwiderstand und Anpassungsfähigkeit an den rauen Betriebszustand sind.

Ii.Sicheres und zuverlässiges Bremsen des Fahrsystems

1, übernehmen hydrostatischer Übertragungsmodus mit geringen Auswirkungen auf Start und Stop und kann die In-situ-Lenkung realisieren.
2 Wenn der Betreiber den Fahrhebel freigibt, wird die Bremse des Fahrmotors automatisch geschlossen, um die Parksicherheit zu gewährleisten.
3 können durch Hochgeschwindigkeits- und Getriebeschaltungen mit niedrigem Geschwindigkeit eine Hochgeschwindigkeitsbewegung und das Kriechen mit niedrigem Geschwindigkeit erzielen.

III.Vollständige Sicherheitsvorrichtungen, um die Sicherheit des Hebens zu gewährleisten

1 Das Electro-Hydraulic-Auslegergrenze-Gerät kann die Position der Hubgrenze des Auslegers zuverlässig einschränken, um den Unfall des Ziehens und Biegens des Auslegers zu verhindern.

2, das Anti-Overwinding-Gerät des Hakens verhindert, dass der Haken über die Grenzposition hinaus steigt, um zu verhindern, dass das Seil des Haken- und Stahldrahtes beschädigt wird.

In 3 stellt der Safe -Last -Indikator (Drehmomentbegrenzer) sicher, dass die Geräte immer innerhalb der Nennlast arbeiten und die Sicherheit von Personal und Ausrüstung sicherstellen.

Iv.Motor

1, übernehmen Cummins -Motor, ausgestattet mit einzigartigem PT -Kraftstoffsystem und Turbomarging.

2, Cummins Motor mit vielen offensichtlichen Vorteilen, z. Leichtgewicht, hohe Leistung, großes Drehmoment, niedriger Kraftstoffverbrauch und einfache Wartung.

V.Mechanismus für zentrale Neigungstütze

1, hohe Zuverlässigkeit des Mechanismus mit zentraler Neigung.

2, verwenden Sie eine spezielle verstärkte Nimmhänderin, die ein größeres Drehmoment und eine größere Last tragen kann.

Vi.Hubsystem

1 Das Hebensystem verwendet eine vollständige hydraulische Übertragung mit einer stabilen Übertragung und einer guten Mikrobewegungsleistung.

2, die Luffwinde und die kurvenreiche Winde werden von einem hohen Drehmomentmotor mit niedrigem Drehmoment angetrieben. Die Winde ist mit normalerweise geschlossener Bremse ausgestattet, um eine zuverlässige Selbstversorgung von Luff und Winden zu gewährleisten.

3, Der Motoröleinlass von Luffing Winch und Windeing Winch ist mit einem hochwertigen Balance-Ventil ausgestattet, das von America Sun Company hergestellt wird, um sicherzustellen, dass kein freier Fall unter der Nennlast besteht.

4, übernehmen Stahldrahtseilluffing, und der Start- und Stoppaufprall kann durch die Verwendung von Multiple -Rate -Riemenscheibenblock mit einer besseren Mikrokontrolle reduziert werden.

Vii.Einfacher und bequemer Betrieb

1, die gesamte Maschine übernimmt die voll elektrische Steuerelösung, um das Heben und die Rotation aus mehreren Winkeln mit schneller Startreaktion, leichter, flexibler und zuverlässiger Betrieb zu optimieren.

2, Das Hebensystem steuert die Auslegerverlängerung und die Hakenhebeaktion durch einen universellen Electric Control Pilot -Griff, Italien HC Marke.

3 Die Plattformrotation wird durch einen flexiblen und zuverlässigen elektrischen Pilotengriff gesteuert.

4, die perfekte Kombination aus elektronischer Pilotkontrolle und hydraulischer Übertragung mit zwei Kontrollmodi mit schnellem und Mikrobewegungen führt den Hebeband über eine überlegene Mikrobewegung, und die Genauigkeit der Mikrobewegung beträgt 2 mm unter gutem Zustand.

Viii.Starke Anpassung Abilit

In der Umgebung von - 20 ℃ ~ + 50 ℃, Höhe unter 3000 m und hohem Staub arbeiten können.

Ix.Humanisierung des Betriebsraums

1, Operation Cab mit geräumigem Raum und breiter Sicht; adoptieren Sie hydraulische schockabsorbierende und suspendierte Sitze; Bequemer fahren.

2, Das Hydrauliksystem übernimmt stabil und zuverlässig den Pilotsteuermodus.

3, mit Klimaanlage ausgestattet (Luftkühler)

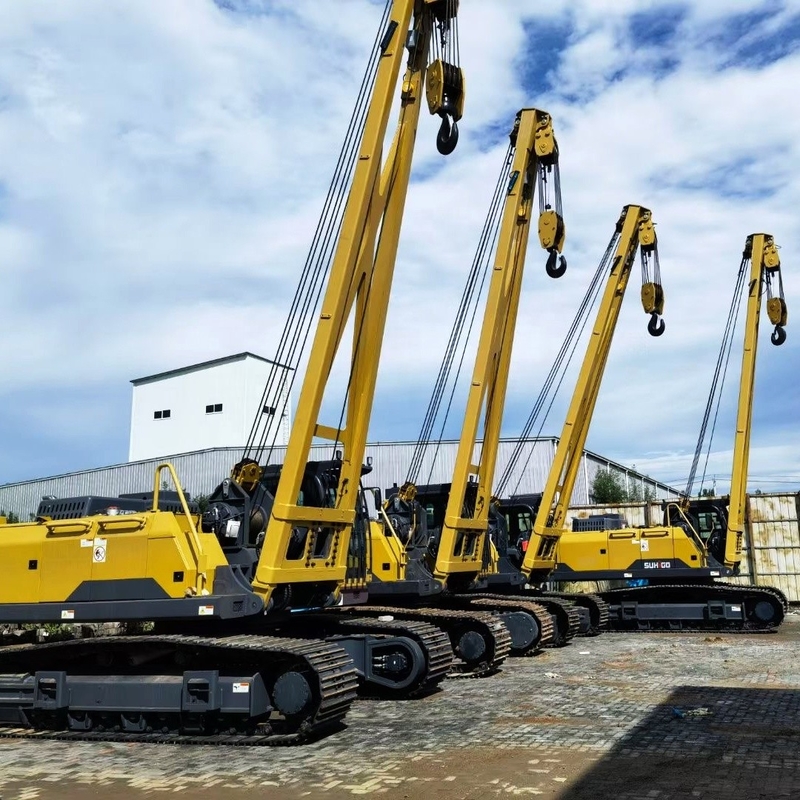

Produktfotos

Wincoo Engineering Co., Ltd (Wincoo) bringt die am besten geeigneten Lösungen/Ausrüstungen für Kunden, Hersteller, EPC/C -Unternehmen für Rohrherstellung, Tankbau, Pipeline -Bau, industrielle Produktionslinien, sauberes Energieprojekt und andere Industriegebiete mit.

Unsere Dienstleistungen und Stärke
Wir können praktikable Lösungen bereitstellen, um Kunden zu unterstützen, die mit einer kürzeren Projektausführungszeit, weniger Menschenstunden und einer höheren Effizienz-Konstruktions-/Herstellungsmethode und einer besseren Qualität während der Phase des Projektgebots vergeben werden.

Wir können die Einrichtung/den Standort Platz für Kunden und Standortflächen in der Lage sein, übereinstimmende Konfigurationen zu studieren/zu studieren und übereinstimmende Konfigurationen auf Projektplan, Qualität, Kosten und Produktivität zu präsentieren, um das Produktionstempo zu gewährleisten, die den Projektanforderungen übereinstimmen.

Zur Unterstützung der Projektausführung können wir immer als Feuerwehrmann arbeiten, um Projektmaterialien von verschiedenen Verbrauchsmaterialien, Werkzeugen, Ausrüstungen/Maschinen für spezielle Waren zu versorgen. Mit Flexibilität sind wir auch froh, als Beschaffungsvertreter in China umzusetzen, um die erforderlichen Versorgungsressourcen zu suchen.
