Name: Kosteneffizienz Hydraulischer Sumpfrohrleiter für Rohrheben bei Bauprojekten
Brand: Wincoo Engineering Co., Ltd.
Price: 50.00 USD
Availability: InStock

Einzelheiten zum Produkt

Herkunftsort: Jiangsu, China

Markenname: WINCOO

Zahlungs- und Versandbedingungen

Preis: $205,800.00/sets 1-99 sets

Beste Preis

Einzelheiten zum Produkt

Beschreibung des Produkts

Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Rohrheber Hydraulischer Sumpfrohrleiter, Kosteneffizienz Wasserleitungen für Sumpfgebiete, Kostenwirksamkeit Rohrleitungsbau-Ausrüstung


Zustand:	Neu	Video-Ausgangsinspektion:	Bereitgestellt
Maschinenprüfbericht:	Bereitgestellt	Art der Vermarktung:	Gewöhnliches Produkt
Garantie:	1 Jahr	Gewährleistung für Kernkomponenten:	1 Jahr
Kernkomponenten:	PLC, Motor, Motor, Pumpe	Anwendbare Industrien:	Herstellungsbetriebe, Bauarbeiten
Einzigartiger Verkaufspunkt:	Hohe Betriebseffizienz	Gewicht (KG):	22000
Produktname:	PipeLayer	Standort des Ausstellungsraums:	Keine
Anwendung:	Rohrleitungsbaumaschinen	Dienstleistungen nach dem Verkauf:	Videounterstützung

Zustand:	Neu
Video-Ausgangsinspektion:	Bereitgestellt
Maschinenprüfbericht:	Bereitgestellt
Art der Vermarktung:	Gewöhnliches Produkt
Garantie:	1 Jahr
Gewährleistung für Kernkomponenten:	1 Jahr
Kernkomponenten:	PLC, Motor, Motor, Pumpe
Anwendbare Industrien:	Herstellungsbetriebe, Bauarbeiten
Einzigartiger Verkaufspunkt:	Hohe Betriebseffizienz
Gewicht (KG):	22000
Produktname:	PipeLayer
Standort des Ausstellungsraums:	Keine
Anwendung:	Rohrleitungsbaumaschinen
Dienstleistungen nach dem Verkauf:	Videounterstützung

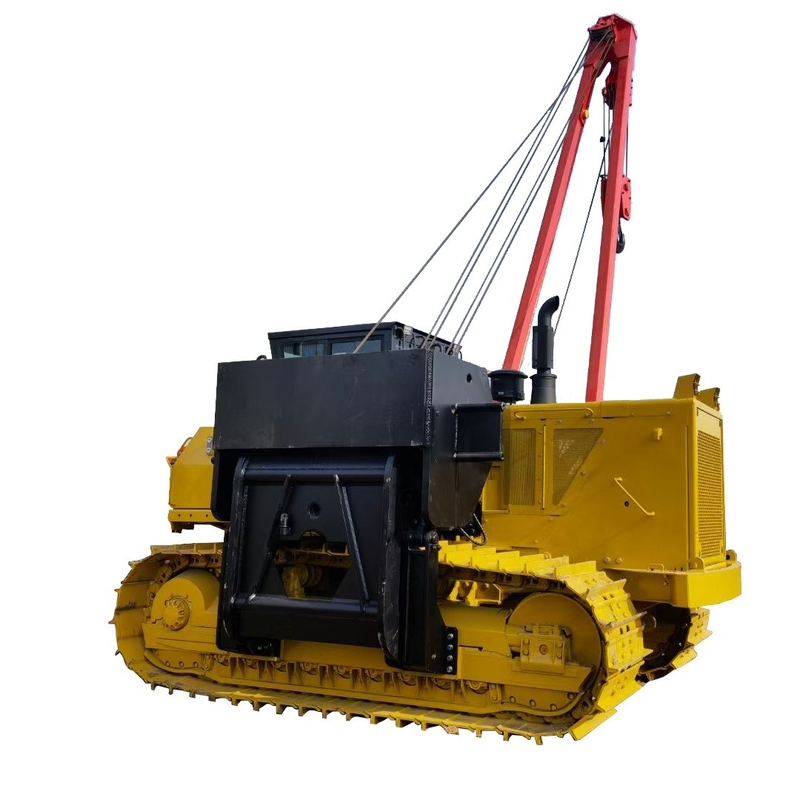

Kosteneffizienz Hydraulischer Sumpfrohrleiter für Rohrheben bei Bauprojekten

WINCOO ENGINEERING CO.,LTD

Wincoo Engineering Co., Ltd. (WINCOO) ist bestrebt, die am besten geeigneten Lösungen/Geräte für Kunden, Hersteller, EPC/C-Unternehmen in den Bereichen Rohrfertigung, Tankbau, Pipelinebau, industrielle Produktionslinien, saubere Energieprojekte und andere industrielle Bereiche bereitzustellen.

HGY-Rohrleger werden hauptsächlich für Hebevorgänge bei Pipeline-Bauarbeiten eingesetzt, wie z. B. Rohrtansport, Verlegung, Montage und Graben. Das Fahrgestell des Rohrlegers ist ein spezielles Hydraulikfahrgestell, das auf der Grundlage der ausgereiften Baggerfahrgestelltechnologie entwickelt wurde. Das Fahrwerk verwendet einen hydrostatischen Antriebsmodus mit geringen Auswirkungen beim Starten und Stoppen und kann eine Drehung auf der Stelle realisieren; Das Hebesystem verwendet einen vollhydraulischen Antrieb mit stabilem Getriebe und guter Mikrobewegungsleistung. Im Vergleich zum herkömmlichen Rohrleger mit Planierraupenfahrgestell hat er offensichtliche technische und anwendungstechnische Vorteile.

HGY-Rohrleger können sich an die Arbeitsumgebung von -20 °C ~ +50 °C, die Höhe unter 3000 m, die Umgebung mit weniger als 5 % Sand und Staub in der Luft und alle Arten von Wetter wie Regen, Schnee und Nebel anpassen; In der Lage sein, sicher und zuverlässig auf einer 30°-Rampe zu arbeiten.
HGY-Rohrleger haben ein vernünftiges Design, eine kompakte Struktur, sind leicht zu versenden, zu transportieren und zu transportieren und können die Anforderungen des Bahntransports und des Selbstkriech-Flachanhängertransports erfüllen. An den Bauort und den allgemeinen Straßenbetrieb anpassen.
1, Fahrgestell Ass

2, Hebe Ass
3, Kabinen Ass
4, Motor Ass
5, Gegengewicht Ass
6, Hydrauliksystem Ass
Produktparameter

Modell

SHANGCHAI SV11CB					HGY40	HGY70	HGY90	Max. Hubkapazität
25 t					45,7 t	70 t	90 t	Nenn-Hubkapazität
21,25 t					38,25 t	59,5 t	76,5 t	Betriebsgewicht (ca.)
22 t					35 t	49 t	55 t	Versandabmessungen für Hauptausrüstung (LBH)
4150 × 3050 × 3250 (mm)					4855 × 3384 × 3270 (mm)	5630 × 3400 × 3540 (mm)	5630 × 3436 × 3540 (mm)	Versandgewicht für Hauptausrüstung
21,5 t					26 t	37,5 t	38,9 t	Durchschnittlicher Bodendruck
76,4 kPa					85,2 kPa	87,3 kPa	86,6 kPa	Min. Bodenfreiheit
480 mm					490 mm	550 mm	Max. Steigfähigkeit	Max. Steigfähigkeit
25°					Anwendbare Umgebung	Anwendbare Umgebung	Anwendbare Umgebung	Anwendbare Umgebung
-50 °C ~ +65 °C					Motor	Motor	Motor	Motor
Modell	SHANGCHAI SV11CB			CUMMINS NT855-C280	Nennleistung	Nennleistung	Nennleistung
		120 kW			169 kW	239 kW	257 kW 1850 U/min	Nenndrehzahl
		1850 U/min			2000 U/min	Gehsystem	Gehsystem	Gehsystem
Betriebsart	Joystick			Theoretische Geschwindigkeit	Theoretische Geschwindigkeit	Theoretische Geschwindigkeit	Theoretische Geschwindigkeit
		Vorwärts	(Schicht2) 4,28/7,59 km/h	3,6/6,6 km/h	Rückwärts	Rückwärts	Rückwärts
		Vorwärts		(Schicht2) 4,28/7,59 km/h	4,3/7,7 km/h	4,4/7,8 km/h	Länge der Spur am Boden	Länge der Spur am Boden
		2635 mm			3050 mm	3620 mm	Spurbreite	Spurbreite
		560 mm			660 mm	760 mm	Anzahl der Laufrollen	Anzahl der Laufrollen
		7 × 2			9 × 2	9 × 2	Kransystem	Kransystem
Bereichsform	Die Drahtseil-Auslegerform			Betriebsart	Betriebsart	Betriebsart	Betriebsart
		Der hydraulische Steuergriff			Kranverbindung	Kranverbindung	Kranverbindung	Kranverbindung
		Die Länge der Kranverbindung	6000 mm	7500/8500 mm	7600/8600 mm	8600/9600 mm	Max. Hubhöhe
		Die Länge der Kranverbindung		4909 mm	6100/7050 mm	7050/9600 mm	7050/9600 mm	Der Kranverbindungs-Auslegerwinkel
		0~85°			0~86°	Hakengeschwindigkeit (sechs- bis achtmal)	Hakengeschwindigkeit (sechs- bis achtmal)	Hakengeschwindigkeit (sechs- bis achtmal)
		0~12,0 m/min			0~6,2 m/min	0~7,0 m/min	Hebezeit (vier- bis fünfmal)	Hebezeit (vier- bis fünfmal)
		25 s			20 s	32 s	40 s	Produktmerkmale

I. Fahrgestell-Baugruppenmerkmale

1, Übernehmen Sie die Hydraulikbagger-Chassistechnologie, ein hochfestes, spezielles Rohrleger-Chassis mit zuverlässiger Qualität.

2, Drei-Rippen- oder Doppelrippen-Raupen, neun Gruppen von Stützrädern und der maximale Steigungswinkel von 30°.

3, Die Hauptpumpe, der Schwenkmotor und der Fahrmotor verwenden die deutsche Marke Rexroth, um den zuverlässigen Betrieb des Hydrauliksystems des gesamten Fahrzeugs zu gewährleisten.

4, Das Hauptventil verwendet eine vollelektrische Steuerungslösung, die reibungslos arbeiten und eine genaue Optimierung realisieren kann.

5, Nehmen Sie eine hochfeste Verbindungsstruktur zwischen dem Fahrwerk und dem Fahrzeugrahmen an, um sicherzustellen, dass die gesamte Maschine beim Heben ausreichend steif ist.

6, Mit erhöhtem Spurdesign, Verbesserung der Stabilität der gesamten Maschine, besser geeignet für die Seitenbeladungsbedingung.

7, 9 Stützrollen sind auf jeder Seite verteilt, mit großer Tragfähigkeit, hoher Temperaturbeständigkeit und Anpassungsfähigkeit an die rauen Arbeitsbedingungen.

II.

Sicheres und zuverlässiges Bremsen des Fahrsystems1, Nehmen Sie den hydrostatischen Antriebsmodus an, mit geringen Auswirkungen beim Starten und Stoppen und können eine Drehung auf der Stelle realisieren.

2, Wenn der Bediener den Fahrhebel loslässt, wird die Bremse des Fahrmotors automatisch geschlossen, um die Parkplatzsicherheit zu gewährleisten.
3, Durch das Umschalten zwischen hohen und niedrigen Gängen können Hochgeschwindigkeitsbewegungen und langsames Kriechen erreicht werden.
III.

Komplette Sicherheitsvorrichtungen zur Gewährleistung der Hebesicherheit1, Die elektrohydraulische Auslegerbegrenzungsvorrichtung kann die Hubbegrenzungsposition des Auslegers zuverlässig begrenzen, um den Unfall des Ziehens und Biegens des Auslegers zu verhindern.

2, Die Anti-Überwicklungsvorrichtung des Hakens verhindert, dass der Haken über die Grenzposition hinaus ansteigt, um zu verhindern, dass der Haken und das Stahldrahtseil beschädigt werden.

3, Die Sicherheitslastanzeige (Drehmomentbegrenzer) stellt sicher, dass die Ausrüstung immer innerhalb der Nennlast arbeitet und die Sicherheit von Personal und Ausrüstung gewährleistet.

IV.

Motor1, Nehmen Sie den Cummins-Motor an, ausgestattet mit einem einzigartigen PT-Kraftstoffsystem und Turboladung.

2, Cummins-Motor mit vielen offensichtlichen Vorteilen, z. B. geringes Gewicht, hohe Leistung, großes Drehmoment, geringer Kraftstoffverbrauch und einfache Wartung.

Zentraler Schwenkstützmechanismus1, Hohe Zuverlässigkeit des zentralen Schwenkstützmechanismus.

2, Nehmen Sie eine spezielle verstärkte Schwenkstütze an, die ein größeres Drehmoment und eine größere Last aufnehmen kann.

VI.

Hebesystem1, Das Hebesystem verwendet einen vollhydraulischen Antrieb mit stabilem Getriebe und guter Mikrobewegungsleistung.

2, Die Auslegerwinde und die Wickelwinde werden von einem langsam laufenden Motor mit hohem Drehmoment angetrieben; Die Winde ist mit einer normalerweise geschlossenen Bremse ausgestattet, um ein zuverlässiges Selbstverriegeln von Ausleger und Winde zu gewährleisten.

3, Der Öleinlass des Auslegermotors und der Wickelwinde ist mit einem hochwertigen Ausgleichsventil der amerikanischen Firma SUN ausgestattet, um sicherzustellen, dass es unter der Nennlast keinen freien Fall gibt.

4, Nehmen Sie ein Stahldrahtseil-Ausleger an, und die Auswirkungen beim Starten und Stoppen können durch die Verwendung eines Mehrfachrollenblocks mit besserer Mikrokontrolle reduziert werden.

VII.

Einfache und bequeme Bedienung1, Die gesamte Maschine verwendet die vollelektrische Steuerungslösung, um das Heben und Drehen aus mehreren Winkeln zu optimieren, mit schneller Startreaktion, leichter, flexibler und zuverlässiger Bedienung.

2, Das Hebesystem steuert die Auslegerverlängerung und die Hakenhebebewegung über einen universellen elektrischen Steuer-Pilotgriff, Marke Italy HC.

3, Die Plattformdrehung wird von einem elektrischen Pilotgriff gesteuert, flexibel und zuverlässig.

4, Die perfekte Kombination aus elektronischer Pilotsteuerung und hydraulischem Getriebe mit zwei Steuermodi für schnelle und Mikrobewegungen sorgt dafür, dass der Hebevorgang überlegene Mikrobewegungen aufweist, und die Mikrobewegungsgenauigkeit beträgt unter guten Bedingungen 2 mm.

VIII.

Starke AnpassungsfähigkeitKann in der Umgebung von -20 °C ~ +50 °C, in einer Höhe von unter 3000 m und bei hohem Staub arbeiten.

IX.

Humanisierung des Operationsraums1, Bedienkabine mit geräumigem Raum und weitem Blick; Nehmen Sie hydraulische stoßdämpfende und gefederte Sitze an; komfortableres Fahren.

2, Das Hydrauliksystem verwendet den Pilotsteuermodus, stabil und zuverlässig.

3, Ausgestattet mit Klimaanlage (Luftkühler)

Produktfotos

Unsere Dienstleistungen und Stärken

Wir sind in der Lage, praktikable Lösungen anzubieten, um Kunden dabei zu unterstützen, mit kürzerer Projektdurchführungszeit, geringeren Arbeitskosten und einer effizienteren Bau-/Fertigungsmethode sowie einer besseren Qualität während der Projektangebotsphase ausgezeichnet zu werden.
Basierend auf der Verfügbarkeit der Einrichtungen/des Standorts des Kunden sind wir in der Lage, passende Konfigurationen für den Projektzeitplan, die Qualität, die Kosten und die Produktivität zu untersuchen/zu entwerfen und zu präsentieren, um sicherzustellen, dass das Produktionstempo den Projektanforderungen entspricht.

Um die Projektdurchführung zu unterstützen, sind wir jederzeit bereit, als Feuerwehrmann zu arbeiten, um eine sofortige Lieferung von Projektmaterialien von verschiedenen Verbrauchsmaterialien, Werkzeugen, Geräten/Maschinen bis hin zu Spezialwaren zu gewährleisten. Mit Flexibilität sind wir auch gerne als Beschaffungsagent in China tätig, um die erforderlichen Lieferressourcen zu suchen.
