Zu Hause > produits > Pfeifklemme > Verstellbarer Baugewerbepipelin Innenklemm für die Ausrichtung von Stahlrohren

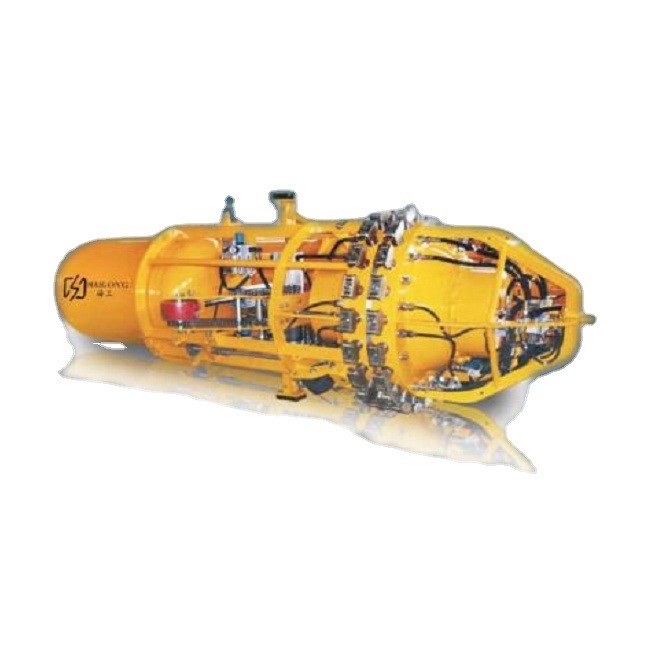

Verstellbarer Baugewerbepipelin Innenklemm für die Ausrichtung von Stahlrohren

Einzelheiten zum Produkt

Herkunftsort: Jiangsu, China

Markenname: WINCOO

Zahlungs- und Versandbedingungen

Preis: $18,600.00/sets >=1 sets

Beste Preis
Hervorheben:

Einstellbare Rohrleitungsinterne Klemme

,

Einstellbare Rohrleitungsinterne Klemme

,

Vollautomatische Hydraulikrohrklemme

Zustand:
Neu
Maschinentyp:
Nietmaschine
Gewicht (KG):
200
Videoausgangskontrolle:
Bereitgestellt
Maschinenprüfbericht:
Bereitgestellt
Art der Vermarktung:
Gewöhnliches Produkt
Gewährleistung für Kernkomponenten:
1 Jahr
Kernkomponenten:
PLC, Motor, Triebwerk
Gewährleistung:
1 Jahr
Wichtige Verkaufspunkte:
Einfache Bedienung
Anwendbare Branchen:
Herstellungsbetriebe, Bauarbeiten
Standort des Ausstellungsraums:
Keine
Produktname:
Rohrleitungs-Mundstück
Anwendung:
Maschinen und Apparate für den Bau von Langleitungen
Schlüsselwort:
Klammer
Farbe:
Kundenanforderungen
Zustand:
Neu
Maschinentyp:
Nietmaschine
Gewicht (KG):
200
Videoausgangskontrolle:
Bereitgestellt
Maschinenprüfbericht:
Bereitgestellt
Art der Vermarktung:
Gewöhnliches Produkt
Gewährleistung für Kernkomponenten:
1 Jahr
Kernkomponenten:
PLC, Motor, Triebwerk
Gewährleistung:
1 Jahr
Wichtige Verkaufspunkte:
Einfache Bedienung
Anwendbare Branchen:
Herstellungsbetriebe, Bauarbeiten
Standort des Ausstellungsraums:
Keine
Produktname:
Rohrleitungs-Mundstück
Anwendung:
Maschinen und Apparate für den Bau von Langleitungen
Schlüsselwort:
Klammer
Farbe:
Kundenanforderungen
Verstellbarer Baugewerbepipelin Innenklemm für die Ausrichtung von Stahlrohren



WINCOO ENGINEERING CO.,LTD
Wincoo Engineering Co., Ltd (WINCOO) ist bestrebt, die am besten geeigneten Lösungen/Geräte für Kunden, Hersteller, EPC/C-Unternehmen in den Bereichen Rohrbau, Tankbau, Pipelinebau, industrielle Produktionslinien, saubere Energieprojekte und anderen Industriebereichen bereitzustellen.
Verstellbarer Baugewerbepipelin Innenklemm für die Ausrichtung von Stahlrohren 0

Der von unserem Unternehmen hergestellte pneumatische Innenspanner wurde durch die Übernahme fortschrittlicher Technologie und Erfahrung von in- und ausländischen Produkten und in Kombination mit den Konstruktionsmerkmalen chinesischer Pipelinebauunternehmen entwickelt. Unter Verwendung von Druckluft als Antrieb, keine Umweltverschmutzung, besonders geeignet für den Bau von Wasserpipelines sowie Öl- und Erdgasleitungen mit hohen Umweltschutzanforderungen. Er hat die Vorteile einer zuverlässigen Leistung, starker Anpassungsfähigkeit, schnellem Handeln, präziser Anpassung, kompakter Struktur, einfacher Bedienung und präziser Spielraumeinstellung. Produktqualität und -leistung können mit internationalen ähnlichen Produkten verglichen werden, einschließlich pneumatischer InnenSpanner, pneumatischer InnenSpannervom Kupferschuhtyp, pneumatischer InnenSpannerfür den Marinebereich, füllen die Lücke auf dem heimischen Markt.
Verstellbarer Baugewerbepipelin Innenklemm für die Ausrichtung von Stahlrohren 1
Produktmerkmale
1. Einfache Struktur und schönes Aussehen
2. Geringes Gewicht, schnelle Gehgeschwindigkeit, starke Kletterfähigkeit, geringer Gasverbrauch
3. Große Unterstützung, präzise Spielraumeinstellung, deutlich verbesserte Konstruktionseffizienz
4. Die Ventilteile sind importiert, das Gelenk besteht aus Edelstahl, um sicherzustellen, dass der Luftweg sauber ist, und der Gelenktyp ist eine C-Struktur, um eine zuverlässige Dichtungsleistung zu gewährleisten
5. Der Gehrahmen wird streng nach der technologischen Werkzeugausrüstung hergestellt, um die Leistung des Gehradsatzes zu gewährleisten und die Leistung der gesamten Maschine zu verbessern
6. Von der Herstellung bis zur Installation und Inbetriebnahme wird die gesamte Maschine streng nach nationalen Standards und Verfahren implementiert, um sicherzustellen, dass das Ausrichtungsmaß und die Präzision der Spielraumeinstellung innerhalb von 0,5 mm liegen, was den Anforderungen der Pipelinebaustandards entspricht
Verstellbarer Baugewerbepipelin Innenklemm für die Ausrichtung von Stahlrohren 2
Verstellbarer Baugewerbepipelin Innenklemm für die Ausrichtung von Stahlrohren 3
Produktparameter
Nicht selbstfahrende Klemme (manuell gezogen)








Modell
Rohrgröße
Kolbenanzahl
Kolbenleistung
L
B
H
Gewicht
Würfel

(mm)

(KN)
(mm)
(mm)
(mm)
(kg)
(m3)
HGDNQ6’’
168
6X2
134
1473
150
150
36
0,04
HGDNQ8''
219
6X2
209
1593
189
189
53
0,06
HGDNQ10’’
273
6X2
382
1665
240
240
60
0,09
HGDNQ12-14''
305-357
6X2
405
1751
280
280
100
0,14
Selbstfahrende Klemme (fährt aus eigener Kraft)









Modell
Rohrgröße (mm)
Kolben (Anzahl)
Kolben
Leistung (KN)
Motorleistung (PS)
L (mm)
B (mm)
H (mm)
Gewicht
(KG)
Würfel
(M³)
HGDNQ16-18’’
406-457
8x2
959
1
2132
360
360
188
.29
HGDNQ20-22’’
508-559
10x2
1057
1,5
2434
480
480
296
.59
HGDNQ22-24’’
559-610
12x2
1268
1,5
2500
530
530
390
.72
HGDNQ24-26’’
610-660
12x2
1268
1,5
2672
580
580
418
.90
HGDNQ28-30’’
711-762
12x2
1748
1,5
2700
670
670
512
1,2
HGDNQ30-32’’
762-813
14x2
2937
3
2938
690
690
733
1,4
HGDNQ34-36’’
864-914
16x2
2937
3
3020
790
790
779
1,8
HGDNQ36-38’’
914-965
18x2
2937
3
3188
860
860
865
2,4
HGDNQ40-42’’
1016-1067
20x2
2937
3
3029
980
980
982
3,0
HGDNQ46-48’’
1168-1219
20x2
4855
3
3100
1050
1050
1420
3,7
HGDNQ48-50’’
1219-1270
22x2
4855
3
3517
1120
1120
1876
5,2
HGDNQ52-54’’
1321-1372
22x2
4855
3
3520
1210
1210
1988
5,4
HGDNQ56’’
1422
22x2
4855
3
3500
1310
1310
2187
6,6
HGDNQ60’’
1524
22x2
4855
3
3500
1310
1310
2187
6,6
HGDNQ62-66’’
1574-1676
24x2
4855
3
3864
1557
1557
2887
10,0
HGDNQ68-72’’
1727-1727
24x2
4855
3
3864
1557
1557
2887
10,0
HGDNQ76-80’’
1930-2032
30x2
4855
3
4000
1800
1800
3855
13,0
Produkt-Hauptkomponente
Hauptkomponenten des Mundstücks: Mundstückbaugruppe (Quellblock), Spielzylinder, Antriebsbaugruppe, Gehrahmen, Laufrad, Bremsbaugruppe, Gastank, vorderer Käfigrahmen, Joystick (Gasleitung), Gaswegbaugruppe usw., gesteuert durch Druckluft als Energiequelle. Siehe das Bild unten.
Verstellbarer Baugewerbepipelin Innenklemm für die Ausrichtung von Stahlrohren 4

1, Vorderer Käfigrahmen

4, Hinterer Quellblock

2, Spielzylinder

5, Gasweg

3, Vorderer Quellblock

6, Gastank

7, Einstellmutter

10, Bremsbaugruppe
13, Hinterrad

8, Mundstückbaugruppe

11, Gehrahmen

9, Vorderrad

12, Antriebsbaugruppe
Verstellbarer Baugewerbepipelin Innenklemm für die Ausrichtung von Stahlrohren 5
Verstellbarer Baugewerbepipelin Innenklemm für die Ausrichtung von Stahlrohren 6
Verstellbarer Baugewerbepipelin Innenklemm für die Ausrichtung von Stahlrohren 7
Verstellbarer Baugewerbepipelin Innenklemm für die Ausrichtung von Stahlrohren 8
Verstellbarer Baugewerbepipelin Innenklemm für die Ausrichtung von Stahlrohren 9
Verstellbarer Baugewerbepipelin Innenklemm für die Ausrichtung von Stahlrohren 10
Anwendung der Hauptkomponente
A. Zunächst wird der Luftkompressor mit dem Joystick (Gasweg) und dem Lufteinlassrohr am vorderen Käfigrahmen mit einem Hochdruckschlauch und einem Schnellanschluss verbunden, um den Zweck des Füllens oder Füllens mit Luft zu erreichen; Der Joystick (Gasweg) wird dann durch einen Haken mit der Steuerungswelle am vorderen Käfigrahmen verbunden.
B. Die Joystick (Gasweg) wird durch ein hohles Stahlrohr geschweißt, und seine Funktion:
1, Zusätzliches Gasvolumen. 2, Gaswegsteuerung: vordere Reihe anheben, vordere Reihe schrumpfen, hintere Reihe anheben, hintere Reihe schrumpfen, Spielraum öffnen, Spielraum schließen. 3, Steuern Sie die Vorwärtsbewegung des Mundstücks.
C. Das Steuerkabel wird verwendet, um das Antriebsgehen, Bremsen, Vorwärts- und Rückwärtspositionieren zu steuern. Beim Gehen sollte das Vorwärtsgehkabel festgezogen werden, und die automatische Bremse wird angelegt, wenn es gelöst wird, um eine zu hohe Geschwindigkeit beim Bergabfahren zu verhindern. Wenn es notwendig ist, sich vorwärts zu bewegen, ziehen Sie das Kabel schnell fest und lösen Sie das Kabel schnell, um das Punktgehen zu realisieren.
D. Die Gastank wird am Ende des Mundstücks installiert, und seine Funktion ist wie folgt: 1, Realisieren Sie das Gleichgewicht der gesamten Maschine. 2, Gasspeicherung.
E. Die Mundstückbaugruppe ist der Kernbestandteil der Klemmenvorrichtung, die aus dem Zylinder, dem Verteiler und zwei Gruppen von Quellblöcken (Halteklaue) usw. besteht, die hauptsächlich die Anpassung abschließen.
Produktfotos
Verstellbarer Baugewerbepipelin Innenklemm für die Ausrichtung von Stahlrohren 11
Verstellbarer Baugewerbepipelin Innenklemm für die Ausrichtung von Stahlrohren 12
Verstellbarer Baugewerbepipelin Innenklemm für die Ausrichtung von Stahlrohren 13
Verstellbarer Baugewerbepipelin Innenklemm für die Ausrichtung von Stahlrohren 14
Verstellbarer Baugewerbepipelin Innenklemm für die Ausrichtung von Stahlrohren 15
Verstellbarer Baugewerbepipelin Innenklemm für die Ausrichtung von Stahlrohren 16
Verstellbarer Baugewerbepipelin Innenklemm für die Ausrichtung von Stahlrohren 17
Verstellbarer Baugewerbepipelin Innenklemm für die Ausrichtung von Stahlrohren 18
Verstellbarer Baugewerbepipelin Innenklemm für die Ausrichtung von Stahlrohren 19
