Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Leichte innere Pneumatikklemme, Lange Rohrleitungen mit inneren Pneumatikklemmen, Leichte innere Rohrspange


Zustand:	Neu	Maschinentyp:	Nietmaschine
Gewicht (KG):	200	Videoausgangskontrolle:	Bereitgestellt
Maschinenprüfbericht:	Bereitgestellt	Art der Vermarktung:	Gewöhnliches Produkt
Gewährleistung für Kernkomponenten:	1 Jahr	Kernkomponenten:	PLC, Motor, Triebwerk
Garantie:	1 Jahr	Wichtige Verkaufspunkte:	Einfache Bedienung
Anwendbare Branchen:	Herstellungsbetriebe, Bauarbeiten	Showroom Location:	Keine
Produktbezeichnung:	Rohrleitungs-Mundstück	Anwendung:	Maschinen und Apparate für den Bau von Langleitungen
Schlüsselwort:	Klammer	Farbe:	Kundenanforderungen

Zustand:	Neu
Maschinentyp:	Nietmaschine
Gewicht (KG):	200
Videoausgangskontrolle:	Bereitgestellt
Maschinenprüfbericht:	Bereitgestellt
Art der Vermarktung:	Gewöhnliches Produkt
Gewährleistung für Kernkomponenten:	1 Jahr
Kernkomponenten:	PLC, Motor, Triebwerk
Garantie:	1 Jahr
Wichtige Verkaufspunkte:	Einfache Bedienung
Anwendbare Branchen:	Herstellungsbetriebe, Bauarbeiten
Showroom Location:	Keine
Produktbezeichnung:	Rohrleitungs-Mundstück
Anwendung:	Maschinen und Apparate für den Bau von Langleitungen
Schlüsselwort:	Klammer
Farbe:	Kundenanforderungen

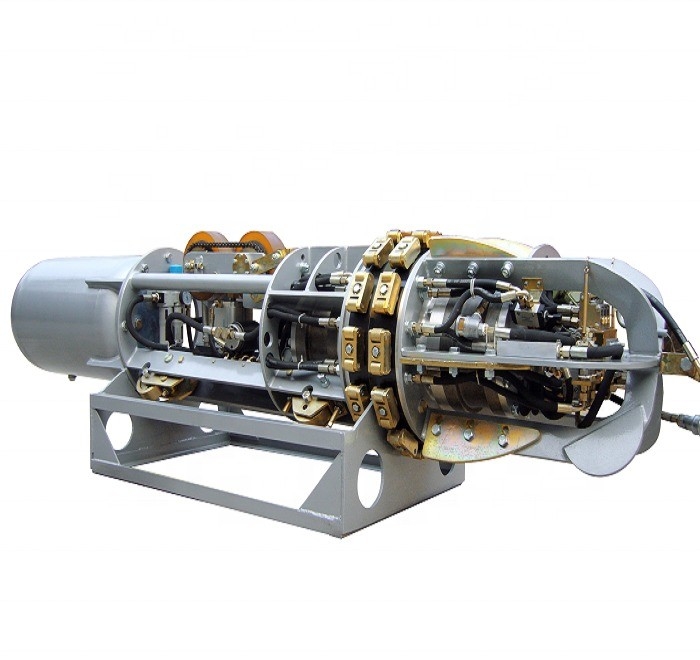

200 kg leichte innere Pneumatikklemme für den Bau von Langleitungen

WINCOO ENGINEERING CO.,LTD

Der von unserem Unternehmen hergestellte pneumatische Innenspanner wurde durch die Übernahme fortschrittlicher Technologie und Erfahrung von in- und ausländischen Produkten und in Kombination mit den Konstruktionsmerkmalen chinesischer Pipelinebauunternehmen entwickelt. Unter Verwendung von Druckluft als Energiequelle, keine Umweltverschmutzung, besonders geeignet für den Bau von Wasserpipelines sowie Öl- und Erdgasleitungen mit hohen Umweltschutzanforderungen. Er hat die Vorteile einer zuverlässigen Leistung, starker Anpassungsfähigkeit, schnellem Handeln, präziser Anpassung, kompakter Struktur, einfacher Bedienung und präziser Spielraumeinstellung. Produktqualität und -leistung können mit internationalen ähnlichen Produkten verglichen werden, einschließlich pneumatischer InnenSpanner, pneumatischer InnenSpannervom Kupferschuhtyp, pneumatischer InnenSpannerfür den Marinebereich, füllen die Lücke auf dem heimischen Markt.

Produktmerkmale

1. Einfache Struktur und schönes Aussehen

2. Geringes Gewicht, schnelle Gehgeschwindigkeit, starke Kletterfähigkeit, geringer Gasverbrauch

3. Große Unterstützung, präzise Spielraumeinstellung, deutlich verbesserte Konstruktionseffizienz

4. Die Ventilteile werden importiert, das Gelenk besteht aus Edelstahl, um sicherzustellen, dass der Luftweg sauber ist, und der Gelenktyp ist eine C-Struktur, um eine zuverlässige Dichtungsleistung zu gewährleisten

5. Der Gehrahmen wird streng nach der technologischen Werkzeugausrüstung hergestellt, um die Leistung des Gehradsatzes zu gewährleisten und die Leistung der gesamten Maschine zu verbessern

6. Von der Herstellung bis zur Installation und Inbetriebnahme wird die gesamte Maschine streng nach nationalen Standards und Verfahren implementiert, um sicherzustellen, dass das Maß der Fehlausrichtung und die Präzision der Spielraumeinstellung innerhalb von 0,5 mm liegen, was den Anforderungen der Pipelinebaustandards entspricht

Produktparameter

Nicht selbstfahrende Klemme (manuell gezogen)
Modell	Rohrgröße	Kolbenanzahl	Kolbenleistung	L	B	H	Gewicht	Würfel
Modell		Kolbenanzahl	(mm)		(KN)	(mm)	(mm)	(mm)	(kg)	(m3)
HGDNQ6’’	168	6X2	134	1473	150	150	36	0,04
HGDNQ8''	219	6X2	209	1593	189	189	53	0,06
HGDNQ10’’	273	6X2	382	1665	240	240	60	0,09
HGDNQ12-14''	305-357	6X2	405	1751	280	280	100	0,14

Selbstfahrende Klemme (fährt aus eigener Kraft)
Modell	Rohrgröße (mm)	Kolben (Anzahl)	Kolben Leistung (KN)	Motorleistung (PS)	L (mm)	B (mm)	H (mm)	Gewicht (KG)	Würfel (M³)
HGDNQ16-18’’	406-457	8x2	959	1	2132	360	360	188	.29
HGDNQ20-22’’	508-559	10x2	1057	1,5	2434	480	480	296	.59
HGDNQ22-24’’	559-610	12x2	1268	1,5	2500	530	530	390	.72
HGDNQ24-26’’	610-660	12x2	1268	1,5	2672	580	580	418	.90
HGDNQ28-30’’	711-762	12x2	1748	1,5	2700	670	670	512	1,2
HGDNQ30-32’’	762-813	14x2	2937	3	2938	690	690	733	1,4
HGDNQ34-36’’	864-914	16x2	2937	3	3020	790	790	779	1,8
HGDNQ36-38’’	914-965	18x2	2937	3	3188	860	860	865	2,4
HGDNQ40-42’’	1016-1067	20x2	2937	3	3029	980	980	982	3,0
HGDNQ46-48’’	1168-1219	20x2	4855	3	3100	1050	1050	1420	3,7
HGDNQ48-50’’	1219-1270	22x2	4855	3	3517	1120	1120	1876	5,2
HGDNQ52-54’’	1321-1372	22x2	4855	3	3520	1210	1210	1988	5,4
HGDNQ56’’	1422	22x2	4855	3	3500	1310	1310	2187	6,6
HGDNQ60’’	1524	22x2	4855	3	3500	1310	1310	2187	6,6
HGDNQ62-66’’	1574-1676	24x2	4855	3	3864	1557	1557	2887	10,0
HGDNQ68-72’’	1727-1727	24x2	4855	3	3864	1557	1557	2887	10,0
HGDNQ76-80’’	1930-2032	30x2	4855	3	4000	1800	1800	3855	13,0

Produkt-Hauptkomponente

Hauptkomponenten des Mundstücks: Mundstückbaugruppe (Quellblock), Freiraumzylinder, Antriebsbaugruppe, Gehrahmen, Gehrolle, Bremsbaugruppe, Gastank, vorderer Käfigrahmen, Joystick (Gasleitung), Gaswegbaugruppe usw., gesteuert durch Druckluft als Energiequelle. Siehe das Bild unten.

1, Vorderer Käfigrahmen

4, Hinterer Quellblock

2, Freiraumzylinder

5, Gasweg

3, Vorderer Quellblock

6, Gastank

7, Einstellmutter

10, Bremsbaugruppe

13, Hintere Gehrolle

8, Mundstückbaugruppe

11, Gehrahmen

9, Vordere Gehrolle

12, Antriebsbaugruppe

Anwendung der Hauptkomponente

A. Zunächst wird der Luftkompressor mit dem Joystick (Gasweg) und dem Lufteinlassrohr am vorderen Käfigrahmen mit einem Hochdruckschlauch und einem Schnellanschluss verbunden, um den Zweck des Füllens oder Füllens mit Luft zu erreichen; Der Joystick (Gasweg) wird dann durch einen Haken mit der Steuerungswelle am vorderen Käfigrahmen verbunden.

B. Die Joystick (Gasweg) wird durch ein hohles Stahlrohr geschweißt, und seine Funktion:

1, Zusätzliches Gasvolumen. 2, Gaswegsteuerung: vordere Reihe anheben, vordere Reihe schrumpfen, hintere Reihe anheben, hintere Reihe schrumpfen, Freiraum öffnen, Freiraum schließen. 3, Steuern Sie die Vorwärtsbewegung des Mundstücks.

C. Das Steuerkabel wird verwendet, um das Antriebsgehen, Bremsen, Vorwärts- und Rückwärtspositionieren zu steuern. Beim Gehen sollte das Vorwärtsgehkabel festgezogen werden, und die automatische Bremse wird angelegt, wenn es gelöst wird, um eine zu hohe Geschwindigkeit beim Bergabfahren zu verhindern. Wenn es notwendig ist, sich vorwärts zu bewegen, ziehen Sie das Kabel schnell fest und lösen Sie das Kabel schnell, um das Punktgehen zu realisieren.

D. Die Gastank wird am Ende des Mundstücks installiert, und seine Funktion ist wie folgt: 1, Realisieren Sie das Gleichgewicht der gesamten Maschine. 2, Gasspeicherung.

E. Die Mundstückbaugruppe ist der Kernbestandteil der Klemmenvorrichtung, die aus dem Zylinder, dem Verteiler und zwei Gruppen von Quellblöcken (Halteklaue) usw. besteht, die hauptsächlich die Anpassung abschließen.

Produktfotos

Wincoo Engineering Co., Ltd (WINCOO) ist bestrebt, die am besten geeigneten Lösungen/Geräte für Kunden, Hersteller, EPC/C-Unternehmen in den Bereichen Rohrbau, Tankbau, Pipelinebau, industrielle Produktionslinien, saubere Energieprojekte und andere industrielle Bereiche bereitzustellen.

Unsere Dienstleistungen & Stärke
Wir sind in der Lage, praktikable Lösungen anzubieten, um Kunden dabei zu unterstützen, mit kürzerer Projektdurchführungszeit, geringeren Arbeitskosten und einer effizienteren Bau-/Fertigungsmethode sowie einer besseren Qualität während der Projektangebotsphase ausgezeichnet zu werden.

Basierend auf der Verfügbarkeit der Einrichtung/des Standortraums des Kunden sind wir in der Lage, passende Konfigurationen für Projektzeitplan, Qualität, Kosten und Produktivität zu untersuchen/zu entwerfen und zu präsentieren, um sicherzustellen, dass das Produktionstempo den Projektanforderungen entspricht.

Um die Projektdurchführung zu unterstützen, sind wir jederzeit bereit, als Feuerwehrmann zu arbeiten, um eine sofortige Lieferung von Projektmaterialien von verschiedenen Verbrauchsmaterialien, Werkzeugen, Geräten/Maschinen bis hin zu speziellen Waren zu gewährleisten. Mit Flexibilität sind wir auch gerne als Beschaffungsagent in China tätig, um die erforderlichen Lieferressourcen zu suchen.
