Zustand:	Neu	Gewährleistung:	1 Jahr
Anwendbare Branchen:	Herstellungsbetriebe, Bauarbeiten	Gewicht (Kg):	13000
Standort des Ausstellungsraums:	Keine	Video-Ausgangsinspektion:	Bereitgestellt
Maschinenprüfbericht:	Bereitgestellt	Art der Vermarktung:	Neues Produkt 2022
Gewährleistung für Kernkomponenten:	1 Jahr	Kernkomponenten:	Motor, Getriebe, Motor, Pumpe
Einzigartiger Verkaufspunkt:	Hohe Betriebseffizienz	Produktbezeichnung:	PayWelder
Anwendung:	Schweißende Station	Dienstleistungen nach dem Verkauf:	Videounterstützung
Schlüsselwörter:	Schweißzug

Zustand:	Neu
Gewährleistung:	1 Jahr
Anwendbare Branchen:	Herstellungsbetriebe, Bauarbeiten
Gewicht (Kg):	13000
Standort des Ausstellungsraums:	Keine
Video-Ausgangsinspektion:	Bereitgestellt
Maschinenprüfbericht:	Bereitgestellt
Art der Vermarktung:	Neues Produkt 2022
Gewährleistung für Kernkomponenten:	1 Jahr
Kernkomponenten:	Motor, Getriebe, Motor, Pumpe
Einzigartiger Verkaufspunkt:	Hohe Betriebseffizienz
Produktbezeichnung:	PayWelder
Anwendung:	Schweißende Station
Dienstleistungen nach dem Verkauf:	Videounterstützung
Schlüsselwörter:	Schweißzug

Leistungsstarke Schweißmaschine für Bauarbeiten

Wincoo Engineering Co., Ltd

Wincoo Engineering Co., Ltd (Wincoo) bringt die am besten geeigneten Lösungen/Geräte für Kunden, Hersteller, EPC/C -Unternehmen für Rohrherstellung, Tankbau, Pipeline -Bau, industrielle Produktionslinien, sauberes Energieprojekt und andere industrielle Bereiche mit.

Das Schweißtraktor der HG -Serie, auch als Pay Welder bekannt, ist die perfekte Wahl für das Pipeline -Schweißen. Die starke Leistung, effizient
Übertragung und robuste Fahrwerk machen es für einen schweren Arbeitszustand geeignet. Es ist so konzipiert, dass es am Standort leicht gepflegt werden kann: Alle Komponenten wie Engine, Generator, Kran, Hydraulikpumpe usw. haben von Top -Lieferanten mit einem globalen Hilfsnetzwerk ausgewählt. Darüber hinaus gibt es auf der Website maximale Flexibilität und Mehrwert für das Geld. Der HG -Serienschweißtraktor kann gemäß Ihren Anforderungen angepasst werden.

Produktbeschreibung

Die HG Series Welding Workstation ist eine von unserem Unternehmen nach den technische Entwicklungsanforderungen der Langstreckenpipeline entwickelte Pipeline-Schweißausrüstung und die Erfahrung ähnlicher Produkte im In- und Ausland. Die Verwendung der vollständigen hydraulischen Fahrtechnologie, die Hauptbestandteile des Einsatzes internationaler berühmter Hydraulikkomponenten, die technische Leistung und die Zuverlässigkeit des Fahrzeugs verbessern, erreichen das Niveau ähnlicher Produkte im Rand. Kann elektrische Schweißmaschine, Luftkompressor und andere Geräte tragen.

Die HG-Serie-Schweiß-Workstation nimmt international bekannte Marken-Dieselmotor als Stromquelle an, und das Fahrzeug-Stromerzeugungssystem verfügt über eine externe Stromversorgungskapazität von 160 kVA. Das Stromerzeugungssystem übernimmt die Form einer direkten Übertragung, die den Vorteil der einfachen Struktur, weniger Fehlerpunkte, geringfügigem Volumen, hohe Effizienz, stabile Übertragung, geringem Nui und geringem Energieverbrauch und geringem Energieverbrauch und geringem Energieverbrauch hat. Diese Maschine verwendet das vollständige starre Chassis, wie aus dem Schweißarbeitsbetriebsmerkmal das vollständige hydraulische Antriebssystem entwirft.

Die Deckenteile der Maschine übernehmen das Design der linken und rechten Tür, die für die tägliche Wartung geeignet sind. Das Auto ist auch mit einer Toolbox ausgestattet, um die Lagerung kleiner Arbeitswerkzeuge zu erleichtern.

Produkt -Hauptkomponente

I. Motor

Cummins 6BTAA-5.9-C202 (2200) Vier-Takt, Turbogeladen, direkter elektrischer Start, Wasser gekühlt Dieselmotor.

Der Motor verfügt über eine hohe Stromreserve, eine starke Leistung, eine stabile Qualität der Stromerzeugung und eine bequeme Wartung. Der Standardmotor mit einem verbesserten Motorkühlsystem und der großen Wassertankstruktur konnte der hohen Temperaturumgebung des Pipeline Bureau in Indien und der niedrigen Umgebung der russischen Technik standhalten.

Die Standardausrüstung wurde mit einem Luftvorfilter ausgestattet, mit dem 95% des Staubes und der Verunreinigungen im Lufteinlasssystem durch Zugabe eines Luftvorfilters die Reinigungs- und Austauschzeit des Luftfilterelements 6- bis 10 -mal verlängert werden können, den frühen Verschleiß des Motors reduzieren, die Lebensdauer des Motors verlängern und die Anpassungsfähigkeit der Ausrüstung der Ausrüstung der Ausrüstung in die Umwelt verlängern können.

Cummins -Motor, der für Leistung, Haltbarkeit und Kraftstoffverbrauch mit G3 -Emissionsniveau ausgelegt ist. Weit verbreitete Umwelteignung: Temperatur von -42 bis 55 ° C, Luftfeuchtigkeit von weniger als 90%.

Ii. POwer -Generationssystem

Der Power -Teil des Generators übernimmt Cummins Marke und der Generator übernimmt Stanford Products of International Famous Marke.

Modell: Nein. UCI274F

Bewertungsleistung: 160 kVA

Antikorrosionsmaßnahmen: drei Anti -Lack -Behandlung

Generatorausgang: Drei - Phase vier - Kabelsystem

Merkmale des Stromerzeugungssystems:

1) Neutrales Aufhängungdesign, Null Linie ist nicht geerdet.

2) Der Hauptschalter für die Stromerzeugung hat die Funktionen, fehlende Phase zu verhindern, über Strom und Elektroschock.

3) Die Leistungsschalter jeder Phasenabteilung sind im Fall einer fehlenden Phase, über Strom und Elektroschock.

4) Alle Stecker müssen wasserdicht sein.

III. TRavel -System

Chassis für importierte hydraulische Bagger -Chassis -Chassis -Technologie, kombiniert mit dem Arbeitszustand der Bedarf an hydraulischem mobilem Kraftwerk, maßgeschneidertem speziellem Chassis, fester Struktur, starker Tragfähigkeit, guter Stabilität, hervorragender Plattform, um sich zu erweitern, um die Bagger -Chassis -Transformation zu vermeiden, die Fahrzeugentwicklung und die Arme, die arme Dämpfung und Steifheit und Steifheit und Steifheit. Das Wandersystem verwendet "vier Räder und einen Gürtel" und den Spannungsmechanismus, der eine starke Vielseitigkeit, eine gute Austauschbarkeit und eine zuverlässige Qualität aufweist. Die Standardausrüstung ist 600 mm Drei-Rib-Spurschild. Anders als das vollständig hydraulische mobile Kraftwerk mit Bagger -Chassis -Transformation verfügen die von unserem Unternehmen bereitgestellten Produkte mit einer Reihe von Stützrädern, wobei 7 Tragräder auf jeder Seite, was die Erdung erhöht, die Stabilität des Fahrzeugs erhöht, die Kletterstabilität verbessert und das Fahren glatt und sicher macht.

Der Mindestabstand aus dem Boden beträgt 560 mm, der Annäherungswinkel beträgt 35 ° und der Abflugwinkel beträgt 38 °. Auf dem früheren Produkt ist der Boden der Form der Form des Motors und des Übertragungssystems. Wartung ist bequem, der Boden der Form der Form der Palmen -Ausflusssfestigkeit, die den Bottom -Bottom -Abbau -Defizierung nicht speichern, und andere Sonneneinstrahlung. Die Form ist vollständig geschlossen, mit acht Strahlrahmenstruktur, Motor und Getriebe usw.

Die linke und rechte Gleis werden durch die beiden Griffe kontrolliert, was sowohl die einseitige Lenkung als auch die In-situ-Lenkung realisieren kann. Es hat die Eigenschaften, leicht zu lernen, leicht und flexibel, sicher und zuverlässig.

Bremssystem zum Reifer, um das Bremssystem, das Bremsen von Fahrzeugen und den Feststellbremse und der Wandermotor und der Reduzierer miteinander zu vermeiden, mit Funktionen der Verknüpfung, die den Griff des Fahrens, das Bremssystem automatisch angehoben, zum Fahren, das Griff zurück zum medianen, automatischen Bremsen, Bremssystem kann das Bremssystem bremst, und das Brek -System ist flexibel, sicheres und zuverlässiges Bremsanlagen.

Voll hydraulisch angetriebener Crawler-Fahrwerk mit robustem Design, starker Geländekapazität und zuverlässige Bremsleistung.

Iv. Hydraulisches System

Das hydraulische Chassis -System übernimmt das lastempfindliche hydraulische System von amerikanischem Danfoss und Doosan mit der ausgereiften Baggertechnologie, die zum geschlossenen Hydrauliksystem gehört.

Das Kransystem übernimmt das ausgereifte Hydrauliksystem für offene Ventilsteuerung, das aus Zahnradpumpe, hydraulischer Winde, Hydraulikzylinder, Mehrwegventil und Gleichgewichtsventil besteht.

Unser Unternehmen hält sich an die Optimierung sowie die vertikale und horizontale Pipeline, ein weiches hartes Paar, ordnungsgemäße, angemessene und zuverlässige Konzept des festen Schutzes für hydraulische Pipeline -Design und -installation, Haupthydraulikteile und Rohr auf der Plattform auf der Plattform. Der Nenndruck auf die Rohrleitung ist höher als der des Hydraulikdrucks von 1,5 -fach. Manuli Hydraulikschläuche und Robben, die von der italienischen professionellen Technologie erzeugt werden, eignen sich für den normalen Betrieb der Ausrüstung unter der Umgebungstemperatur von -40 ℃ - + 50 ℃.

V.Hubsystem

Die Kranstandardkonfiguration verwendet spezielles Kran für Baufahrzeuge, 360 ° kontinuierliche Rotation; Der Kran ist ein Faltboomkran; Maximaler Arbeitsbereich 8,5 m; Maximales Hebedrehmoment 132.3 kN.M; Bewertungshebelast: 6,3t. Variationsformular für Auslegeramplitude: Hydraulikzylinderamplitudenvariation.

Palfinger Crane, weltberühmte Marke, hydraulisch angetriebener Teleskopboom, 360 ° Rotation. (Andere Marke sind erhältlich)

Vi. Mann-Maschine

Adopt Excavator Cab, es nimmt Stromliniendesign und formengedruckte Formprozess an, das Ganze ist schön und großzügig. Die vordere Windschutzscheibe der Vorderseite der Kabine, breite Schiebefenster auf drei Seiten und Fenster in der unteren linken Ecke sorgt für die breite Sicht des Fahrers, die bequeme Kommunikation mit der Außenwelt und das leichtere Fahren. Airbag -Dichtungen sind in allen beweglichen Teilen der Kabine installiert, um eine gute Dichtheit der Kabine zu gewährleisten.

Die gesamte Kabine nimmt eine hydraulische Dämpfung an, um die Vibration zu verringern, was den Schaden der gesamten Maschinenschwingung für die Menschen und Dinge in der Kabine effektiv beseitigt und den Komfort der Bediener erheblich verbessert.

Das Fahrertürschloss besteht aus Stahl, das hauptsächlich für das Fahrertürschloss von Baggern wie Hitachi und Hyundai verwendet wird. Die Materialien sind hauptsächlich ST12 -Stahl, 45 # und 10 # Stahl. CAB -Stiftwelle besteht aus 35# Gussstahl.

Vii.Tragfähigkeit

Die Tragfähigkeit der Plattform beträgt 9T; Plattformgröße: 5740 mm × 2800 mm. Der DC400 / NL23P-Halbautomatische Schweißer (einschließlich Verbindungskraftkabel, Verkabelung usw.) und Luftkompressor, die in den USA hergestellt werden, können in einem mobilen Kraftwerk installiert werden, um die Servicebedingungen zu erfüllen.

Das Design der hinteren Schrankstruktur ist vernünftig, nimmt das modulare Split -Design -Konzept an und erweitert den Installationsraum und den Wärmeableitungsraum effektiv. Der Motor und der Generator sind auf der rechten Seite des Schranks angeordnet, und der gesamte Raum auf der linken Seite ist in zwei offene Bereiche unterteilt. Für die Installation und Wartung des Schweißers wird ein angemessener Installations- und Betriebsraum bereitgestellt.

Um die Vibration der gesamten Maschine zu verringern, werden spezielle Unterstützung und Stoßdämpfer bereitgestellt. Die Vibration der Maschine zum Aufnehmen von Geräten hat sowohl eine hohe als auch niedrige Frequenzvibrationen, eine hohe Frequenz mit niedrigem Anstiegsvibration, um zu verhindern, dass die durch Vibrationen beschädigte Trageinrichtungen, die Vibrationsisolierung, auf der Grundlage der Stoßdämpferabsorption basieren. Stoßdämpfer stellen, wie in der folgenden Abbildung gezeigt, sicher, dass die Anforderungen der Feldkonstruktion erfüllt werden.

Viii. Sicherheitsvorrichtung

Sicherheitsverriegelungsvorrichtung, der Betreiber kann den Betriebhebel nach dem Verlassen der Kabine hochziehen, und die Ausrüstung befindet sich in einem Stoppzustand, um ein versehentliches Fahren zu verhindern. Das Überwachungsinstrument der gelieferten Geräte hat die Anzeigealarmfunktion der Motorwassertemperatur, die Öltemperatur zu hoch, der Öldruck zu niedrig und die Schutzfunktion des automatischen Stopps.

Die Ausrüstung ist mit dem erforderlichen elektrischen Kurzschlussschutzgerät, einer vollständigen Versicherung und einem zweistufigen Leckageschutzschalter ausgestattet, um die Sicherheit von Betreibern und Geräten zu gewährleisten.

Die Installation der Geräte ist bequem und schnell, die Betriebszeit ist verkürzt, die Wartung ist einfach.

1, tägliche Wartungsteile sind in externen und leicht zu bedienenden Anordnungen angeordnet.

2, übernehmen Sie die wartungsfreien Stromübertragungsteile und reduzieren Sie die Wartungs-Arbeitsbelastung erheblich.

3 Der Motor verfügt über einen Vorfilter, der die Wartungszeit und die Lebensdauer der Ausrüstung erheblich erweitert.

Produktparameter

Tabelle technischer Parameter
Modellnummer	Hg85	Hg100	Hg125	HG160
Gesamtabmessungen/ldh (mm)	462023002930	515023702955	515023702955	631030003300
Betriebsgewicht ohne Last	8.8t	10t	10t	13t
Crawler -Kontakt Bodenspezifischer Druck	28,5 kpa	28,5 kpa	28,5 kpa	28,5 kpa
Strukturfähigkeit	≤ 30 Grad	≤ 30 Grad	≤ 30 Grad	≤ 30 Grad
Traktion	≤ 91 Kn	≤ 91 Kn	≤ 91 Kn	≤ 91 Kn
Fahrgeschwindigkeitsgeschwindigkeit	0 ~ 2,9 km/h	0 ~ 2,9 km/h	0 ~ 2,9 km/h	0 ~ 3,7 km/h
Fahrgeschwindigkeit fahren	0 ~ 4,6 km/h	0 ~ 4,6 km/h	0 ~ 4,6 km/h	0 ~ 6,4 km/h
Min Groud Clearance	450 mm	600 mm	600 mm	600 mm
Verfolgen Sie die Erhöhungslänge	2800 mm	2760 mm	2760 mm	3100 mm
Trackabstand	1750 mm	1770 mm	1770 mm	2150 mm
Spurbreite	480 mm	570 mm	570 mm	570 m

Grundlegende Maschinendaten
Modellnummer	Hg85	Hg100	Hg125	HG160
MOTOR
Modellnummer	Cummins 6b5.9-C130	Cummins 6BTA5.9-C170	Cummins 6BTA5.9-C180	Cummins 6BTA5.9-C205
Nennleistung	97 kW	127 kW	132 kW	155 kW
Bewertungsgeschwindigkeit	2200 U / min	2200 U / min	2200 U / min	2200 U / min
Elektrisches System	24 V	24 V	24 V	24 V
Anlasser	6,6 KW/8.25 PS	6,6 KW/8.25 PS	6,6 KW/8.25 PS	6,6 KW/8.25 PS
Verschiebung	5.9l	5.9l	5.9l	5.9l
Zenerator
Modellnummer	Stamford UCI224g	Stamford UCI274C	Stamford UCI274E	Stamford UCI274f
Nennkapazität	85kva	100kva	125kva	160kva
Nennspannung	220 V/380 V	220 V/380 V	220 V/380 V	220 V/380 V
Bewertungsfrequenz	50 Hz	50 Hz	50 Hz	50 Hz
Hydrauliksystem
Pumpenausgangsmax	220 l/min	220 l/min	220 l/min	220 l/min
Arbeitsdruck	29mpa	29mpa	29mpa	29mpa
Kranpumpenausgang	35 l/min	35 l/min	35 l/min	90 l/min
Arbeitsdruck	20mpa	20mpa	20mpa	30mpa
KRAN
Machen	Palfinger	Palfinger	Palfinger	Palfinger
Hebekapazität	≤ 3200 kg	≤ 3200 kg	≤ 3200 kg	≤ 5000 kg
Entfernung erreichen	≤ 5,6 m	≤ 7,8 m	≤ 7,8 m	≤ 8 m
Rotationsform	360 Grad	360 Grad	360 Grad	360 Grad

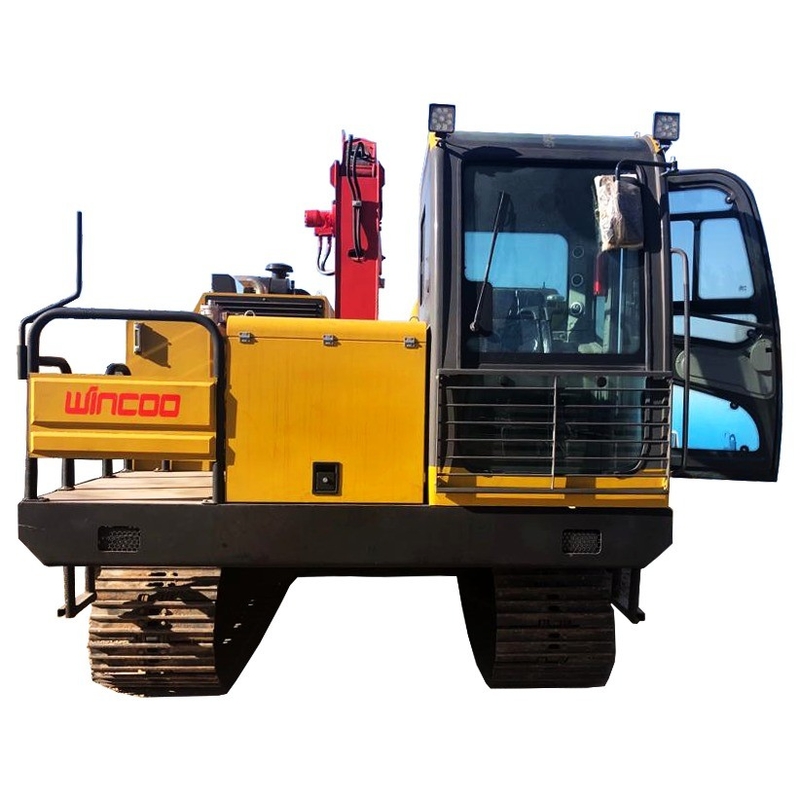

Produktfotos

Wincoo Engineering Co., Ltd (Wincoo) bringt die am besten geeigneten Lösungen/Ausrüstungen für Kunden, Hersteller, EPC/C -Unternehmen für Rohrherstellung, Tankbau, Pipeline -Bau, industrielle Produktionslinien, sauberes Energieprojekt und andere Industriegebiete mit.

Unsere Dienstleistungen und Stärke
Wir können praktikable Lösungen bereitstellen, um Kunden zu unterstützen, die mit einer kürzeren Projektausführungszeit, weniger Menschenstunden und einer höheren Effizienz-Konstruktions-/Herstellungsmethode und einer besseren Qualität während der Phase des Projektgebots vergeben werden.

Wir können die Einrichtung/den Standort Platz für Kunden und Standortflächen in der Lage sein, übereinstimmende Konfigurationen zu studieren/zu studieren und übereinstimmende Konfigurationen auf Projektplan, Qualität, Kosten und Produktivität zu präsentieren, um das Produktionstempo zu gewährleisten, die den Projektanforderungen übereinstimmen.

Zur Unterstützung der Projektausführung können wir immer als Feuerwehrmann arbeiten, um Projektmaterialien von verschiedenen Verbrauchsmaterialien, Werkzeugen, Ausrüstungen/Maschinen für spezielle Waren zu versorgen. Mit Flexibilität sind wir auch froh, als Beschaffungsvertreter in China umzusetzen, um die erforderlichen Versorgungsressourcen zu suchen.
