WQ-III Magnetrohr-Orbitalschweißtraktor mit elektrischem und manuellem Typ
Beschreibung des Produkts
WQ-III ist für das Schweißen der inneren und äußeren Wände von Rohrleitungen geeignet.
CO2-Automatisches Schweißzugmaschine ist weit verbreitet in Schiffen, Brücken, Lokomotiven, Stahlkonstruktion, petrochemische Industrie und anderen Branchen, geeignet für eine Vielzahl von Schweißkonstruktionen, wie:VerstärkungsplatteDie wichtigsten Vorteile sind:
1, Verringerung der Arbeitsintensität und Verbesserung des Arbeitsumfelds;
2, um die Arbeitsleistung zu verbessern, ist es 1,5 mal höher als beim manuellen Schweißen;
3, Vermeiden Sie die schlechte Qualität der Schweißnaht, die durch menschliche Faktoren verursacht wird, ist die Defektquote des manuellen Schweißens Um 20% und dieDer automatische Schweißtraktor erzeugt aufgrund des künstlichen Schweißens keine Schweißfehlerrate. Daher ist sein Gesamtvorteil fast 200% höher als bei manuellem Schweißen;
4, hoher Automatisierungsgrad zur Gewährleistung der Stabilität der Schweißqualität;
5Einfache und bequeme Bedienung, keine sehr qualifizierten technischen Mitarbeiter benötigen.
1, WQ-III ist ein schwingendes automatisches Schweißgerät, ein Schweißen kann ein breiteres Schweißen erzielen.
2Die Schwinggeschwindigkeit, der Schwingbereich, die Mittelposition und die Linke und Rechte können angepasst werden, die für verschiedene Spezifikationen des Schweißes geeignet sind.
3, Kleine Größe, leichtes Gewicht, einfach zu installieren und zu bewegen, auch unqualifizierte Arbeiter können Schweißen ausführen.
4, Dauermagneten sind installiert, um eine Trennung der Schweißleitung während des Schweißens zu vermeiden.
Geeignet zum Schweißen verschiedener Stahlkonstruktionen.
Komponenten: Schwingvorrichtung für Schweißpistolen, Schieberad, Schweißpistolgriff, Steuerkasten, Bedienfeld und anderes Zubehör:
1, Schwingvorrichtung: zur Antrieb der Schweißpistole für das Schwingschweißen mit Pendel verwendet
2. Antriebsteil: Die Antriebseinrichtung des Trolleys besteht aus vier Magneträdern, spiralförmigen Zahnrädern, Ketten und Zwiebelrädern
3, Schieberteil: verwendet, um die Position der Schweißpistole anzupassen, können Sie die Position vor und nach dem Schweißen fein einstellen.
4, Schweißpistole Befestigung: Schweißpistole Spannvorrichtung, kann den Winkel der Schweißpistole einstellen.
5, Steuerfach: Alle Bewegungen des Traktors können eingestellt werden.
Einführung in die Steuerung
1, Knopf zur Einstellung von Strom und Spannung: Drehen Sie den Knopf im Uhrzeigersinn, um den Wert zu erhöhen (Der Traktor verfügt über zwei Steckdosen von 3P und 8P, wenn 3P-Stecker verwendet wird,der Strom- und Spannungsregler ist ungültig, und dann müssen Strom und Spannung des Drahtzuführers eingestellt werden; Strom- und Spannungssteuerknopf ist wirksam, wenn 8P-Stecker verwendet)
2, Auswahlknopf für Schweißen/Nicht-Schweißen: der Knopf muss zur Schweißung in der Schweißposition sein
3Punktzufuhr: manuelle Drahtzufuhrvorrichtung
4, Gehschalter: Steuerung des Autos zu Fuß und zum Anhalten, wenn der Schalter "Schweißen/Nicht-Schweißen" in der Position "Nicht-Schweißen" platziert ist, öffnen Sie den Gehschalter, der Traktor nur ohne Schweißen zu Fuß
5, Gehgeschwindigkeitsregelung: der Einstellknopf der Gehgeschwindigkeit des Traktors. Es wird empfohlen, die Gehgeschwindigkeit des Traktors nach Einschalten des Gehschaltschalters anzupassen
6, Wahl der Gehrichtung: wählen Sie links oder rechts
7, Stromschalter und Anzeigeleuchte: Das Anzeigeleuchte ist eingeschaltet, nachdem der Strom angetrieben wurde
8, Schwing-Steuerung Teil: es kann Schwing-Geschwindigkeit, Schwing-Bereich, links und rechts Aufenthaltszeit, Mittelposition und Schwing-Modus anpassen
| Artikel 2 |
Parameter |
Anmerkung |
| Traktor |
Stromversorgung |
Wechselstrom 220V |
| Größe |
240 × 330 × 310 |
W×L×H |
| Gewicht |
16 kg |
Einschließlich Swinger |
| Bewegungsmodus |
Mit Allradantrieb |
Magnetrad |
| Laufgeschwindigkeit |
0∼700 mm/min |
| Schwingmotor |
DC24V 18 Drehzahlen pro Minute |
| Einstellbarer Bereich der Schweißpistole |
Auf und ab. |
| Vorher und nachher |
85 mm |
| Betriebswinkel-Anpassungsbereich |
360° |
| Ausführen Winkel Anpassung Bereich |
0° |
| Kontrolle |
Betriebsfunktion |
Schwing-Modus |
|
| Schwinggeschwindigkeit |
0 bis 10 RPMAnzeige mit Skala) |
| Swing-Bereich |
0-±10°Anzeige mit Skala) |
| Linke und rechte Anpassung der Aufenthaltszeit |
0-2SAnzeige mit Skala) |
| Zentraler Bewegungsbereich |
0-±8° |
| Zähler, mit einem Durchmesser von mehr als 20 mm |
| Start/Stopps beim Gehen |
| Schweißstrom-/Spannungsregelung |
| Wahl der Gehrichtung |
| Regulierung der Ganggeschwindigkeit |
0∼1000 mm/minAnzeige mit Skala) |
| Schweiß-/Nicht-Schweißoptionen |
A. Vorbereitung zum Schweißen
1, Die notwendigen Werkzeuge für das Schweißen sind Schweißmaschinen und Drahtzufuhrgeräte
2, Spezielle Steuerungskabel (AC 220V) sind erforderlich.
3, CO2-Tank für das Schweißen erforderlich
4, CO2 automatische Schweißlampe
5Andere notwendige Werkzeuge
B. Anschlussmethode des Zugwerks
1, Installieren Sie den Traktor und legen Sie ihn auf die Arbeitsfläche
2, Installieren Sie den Draht auf das Drahtzufuhrfach und ziehen Sie den Draht bis zum Ende der Fackel
3Das Ende der Taschenlampe ist mit dem Drahtzufuhrgerät verbunden
4, Die Steuerungsanlage ist an den 8P-Anschluss der Steuerung des Traktors angeschlossen
5, Steuerung Stromkabel ist an AC 220 angeschlossen
6, Das spezielle Steuerkabel hat vier Verbindungen, eine ist mit 220V Stromversorgung verbunden, die andere ist mit Schweißwagen verbunden, und die anderen beiden sind jeweils Schweißmaschine und Drahtübertragungsmaschine.
C. Verpackungsliste
| Name der Teile |
Qty |
Einheit |
Anmerkung |
| Walking Schweißzug |
1 |
Satz |
|
| Schaukeln Nase |
1 |
Satz |
|
| Stromleitung |
1 |
Stück |
Ungefähr 10 bis 15 Meter. |
| Schweißlampe-Signalkabel |
1 |
Stück |
Ungefähr 0,5 m. |
| Swing-Signallinie |
1 |
Stück |
Ungefähr 0,5 m. |
| Spezifikation |
1 |
Stück |
|
| Inneres Hexagonalwerkzeug |
1 |
Satz |
|

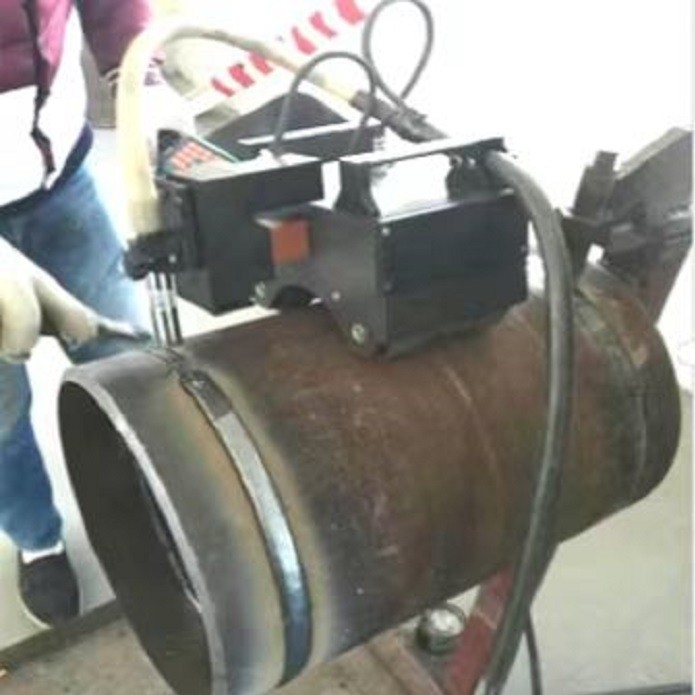

D. Prodcut Bilder
