Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Einfache Installation Elektrische Kettenhebe, Baugebrauch Elektrische Kettenhebe, Energieeinsparende elektrische Hebanlage


Modell-Nr.:	HKEH-III	Höchsthebehöhe:	10M
Kettenfälle:	2	Zustand:	Neu
Farbe:	Rot	Schlüsselwörter:	Elektrische Hebemaschine
Transportpaket:	Exportpaket	Spezifikation:	90 bis 124 kg
Handelsmarke:	WINCOO	Ursprung:	China
Versorgungsmaterial-Fähigkeit:	10000 Stück pro Jahr	Dienstleistungen nach dem Verkauf:	Qualitätssicherung
Gewährleistung:	1 Jahr	Anwendung:	Anhebende Plattform
Typ:	Elektrische Hebemaschine	Riemenart:	Kette
Aufzuggeschwindigkeit:	> 8 m/min	Anpassung:	Erhältlich.

Modell-Nr.:	HKEH-III
Höchsthebehöhe:	10M
Kettenfälle:	2
Zustand:	Neu
Farbe:	Rot
Schlüsselwörter:	Elektrische Hebemaschine
Transportpaket:	Exportpaket
Spezifikation:	90 bis 124 kg
Handelsmarke:	WINCOO
Ursprung:	China
Versorgungsmaterial-Fähigkeit:	10000 Stück pro Jahr
Dienstleistungen nach dem Verkauf:	Qualitätssicherung
Gewährleistung:	1 Jahr
Anwendung:	Anhebende Plattform
Typ:	Elektrische Hebemaschine
Riemenart:	Kette
Aufzuggeschwindigkeit:	> 8 m/min
Anpassung:	Erhältlich.

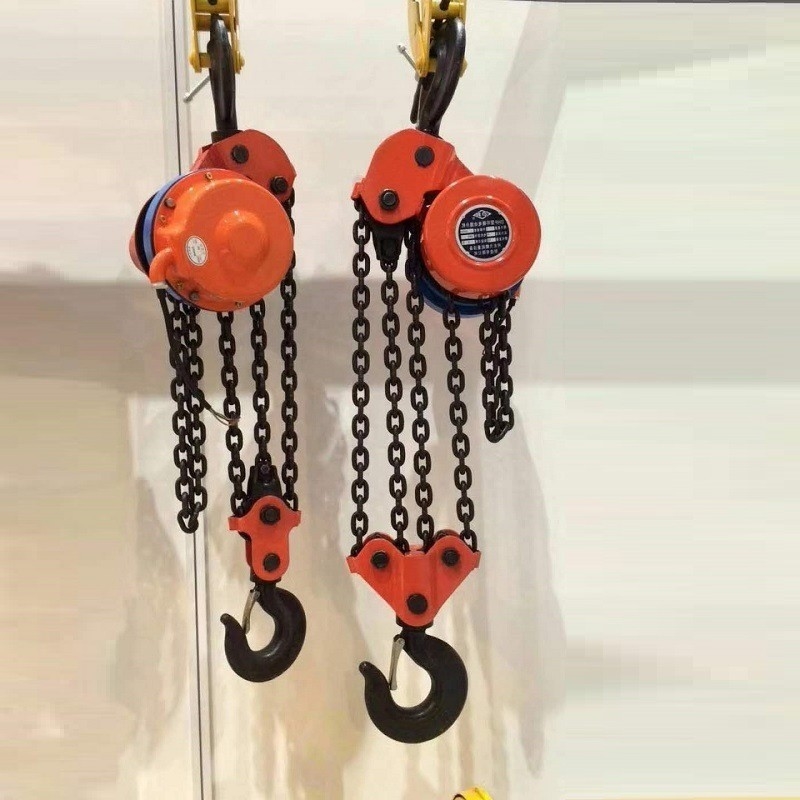

Einfache Installation Energieeinsparende elektrische Kettenhebe für den Bau

Große petrochemische Lagertanks werden in der Regel durch Heben und Umdrehen gebaut. Der Schlüssel zum Inversionsprozess ist das Anheben des Tankkörpers, und es gibt viele Arten von spezifischen Verfahren und unterstützenden Geräten.
Dieses Papier stellt hauptsächlich die Verwendung der Elektrokettenzug-Gruppenhebe-Inversionsmethode bei der Herstellung großer Lagertanks vor, wobei ein neuer Typ von Elektrokettenzug als Hebevorrichtung verwendet und ein Feinabstimmungskreis im Steuerungssystem hinzugefügt wird. Das System hat die Vorteile eines reibungslosen Hebens, einer guten Synchronisation, einer schnellen Baugeschwindigkeit, niedriger Geräte kosten, hoher Effizienz, einer guten Sicherheits-Selbstverriegelungsfunktion, einer einfachen Installationsqualitätskontrolle usw. Beim Bau großer Lagertanks hat diese Bauweise einen hohen Verbreitungs- und Anwendungswert.

Parameter des Elektrokettenzugs mit niedriger Geschwindigkeit

Nenn-Tragfähigkeit	10 Tonnen
Hubgeschwindigkeit	0,09 m/Meter
Hubhöhe	4m-8m
Motormodell	YHPE-500
Motorleistung	500W
Motordrehzahl	1380 U/min
Spannung	380V
Zugmodell	HS10
Gesamtgewicht	90-124KG

Schema zum Heben von Lagertanks mit der Elektrokettenzug-Umkehrmethode
N Sätze von 5T-3M Elektrokettenzügen werden im Lagertank verwendet. Die maximale Verwendung des 5-Tonnen-Elektrokettenzugs beträgt 60 % der maximalen Tonnage, d. h. nicht mehr als 3 Tonnen. Der maximale Hubweg des Elektrokettenzugs beträgt 3 Meter (die Länge kann angepasst werden).
Zuerst die erste Kreisplatte des Tanks auf der Bodenplatte herstellen, den Expansionsring auf der ersten Kreisplatte installieren, die Unterseite des Expansionsrings ist etwa 200 mm vom unteren Rand der ersten Kreisplatte entfernt und eine Spiralschraube verwenden, um den Expansionsring auf der ersten Kreisplatte festzuziehen; Hebesäulen im Abstand von 400 mm von der Innenwand des Tanks installieren und N Hebesäulen gleichmäßig um den Innenumfang der Tankwand anordnen. Verwenden Sie zwei Zugstangen, um eine diagonal verlaufende Acht-Figur-Abstützung zwischen dem oberen Ende der Säule und der Bodenplatte des Tanks zu erstellen, und ziehen Sie dann die beiden benachbarten Hebesäulen mit Zugstangen zusammen, um einen ganzen Kreis zu bilden. Schweißen Sie ein Hebeohr an den entsprechenden Expansionsring der Hebesäule. Schweißen Sie einen Anschlagblock an der Tankwand am oberen Ende des Expansionsrings, um den Expansionsring zu blockieren, hängen Sie die Elektrokette an der Hebesäule auf der Oberseite der Hebeöse auf, der Haken des Elektrokettenzugs wird an der Hebeöse des Expansionsrings eingehakt, installieren Sie alle Elektrokettenzüge nacheinander, verbinden Sie das Netzkabel aller Elektrokettenzüge mit der Gesamtsteuertafel, die Gesamtsteuertafel kann jeden Elektrokettenzug separat steuern, sie kann auch eine einheitliche zentralisierte synchrone Steuerung aller Elektrokettenzüge sein, schalten Sie die Gesamtstromversorgung ein und ziehen Sie dann jeden Elektrokettenzug vor, prüfen Sie, ob die Kraft aller Elektrokettenzüge gleichmäßig ist, prüfen Sie, ob alle Hebepunkte normal sind, wenn alles normal ist, kann er angehoben werden. Die Gesamtkonsole wird auf zentrale Steuerung eingestellt und die Gesamtaufwärtstaste wird verbunden, so dass alle Elektrokettenzüge zusammen angehoben werden. Wenn die Elektrokettenzüge während des Anhebens keine Kraft ausüben, muss die Gesamtkonsole auf separate Steuerung umgestellt werden, die losen Elektrokettenzüge werden erneut vorgespannt und dann insgesamt angehoben, bis die Erhebung auf die angegebene Höhe angehoben wurde, und schließlich wird die Höhe des Hubs durch separate Einstellung angepasst, und dann die Bordwand, Nach dem Schweißen der vertikalen Naht und dem Schweißen des Anschlagblocks senken Sie dann alle Elektrokettenzüge als Ganzes ab, so dass die erste Kreisplatte auf die zweite Kreisplatte auf dem Umfang zurückfällt, so dass das gesamte Anheben der ersten Kreisplatte abgeschlossen ist; Nachdem die Ringnahtschweißung abgeschlossen ist, lösen Sie den Expansionsring, verwenden Sie den Elektrokettenzug, um den gesamten Expansionsring auf die angegebene Höhe der zweiten Ringplatte abzusenken, und bereiten Sie sich dann auf den nächsten Hub vor.

Hauptkomponente

1 Motor	8 Stiftbuchse	15 Zahnradstück	22 Stahlbuchse	29 Unterhakenregal
2 Stiftzahnrad	9 Lagerkragen	16 Keilzahnrad	23 Führungsrad	30 Umlenkrolle
3 Stift Rad Gehäuse	10 Lagerkragen	17 Makroachse	24 Bolzen	31 Umlenkrollenachse
4 Zykloidal Zahnrad	11 Obere Haken Träger	18 Seiten Blende	25 Ringschild	32 Rollenstift
5 Distanzring	12 Hebe Haken	19 Gehäuse	26 Hebekette	33 Ringschild
6 Exzenterlager	13 Hebekettenrad	20 Kleinere Achse	27 Prallplatte	34 Unterhaken Träger
7 Gelenkbolzen	14 Abstützstange	21 Stiftrolle	28 Hebekettenplatte	35 Kettenstopperplatte
