Name: Hochgeschwindigkeits-Hydraulische Rohr-Groove-Maschine für die Bau von Feldrohrleitungen
Brand: Wincoo Engineering Co., Ltd.
SKU: HGK-Serie
Price: 40,800.00 USD
Availability: InStock

Einzelheiten zum Produkt

Herkunftsort: China

Markenname: WINCOO

Zertifizierung: CE

Modellnummer: HGK-Serie

Zahlungs- und Versandbedingungen

Min Bestellmenge: 1 Satz

Preis: USD+24800~56800+set

Verpackung Informationen: Exportpaket

Lieferzeit: 30 Tage

Zahlungsbedingungen: L/C, D/P, T/T

Versorgungsmaterial-Fähigkeit: 10 SET/MONTH

Beste Preis

Einzelheiten zum Produkt

Beschreibung des Produkts

Hervorheben:
                                                                                                                                                                                                                                                High Speed Hydraulic Pipe Groove Machine, Hydraulic Pipe Groove Machine


Erbrachte Kundendienstleistung:	Ingenieure zur Verfügung, um Maschinen im Ausland zu bedienen	Gewährleistung:	1 Jahr
Spannung:	380V,110V/220V,220V/240V	Die Situation:	Neues
Typ:	Schrägform des Rohrtyps	Anwendung:	Maschine zum Schneiden und Bebeln von Rohren

Erbrachte Kundendienstleistung:	Ingenieure zur Verfügung, um Maschinen im Ausland zu bedienen
Gewährleistung:	1 Jahr
Spannung:	380V,110V/220V,220V/240V
Die Situation:	Neues
Typ:	Schrägform des Rohrtyps
Anwendung:	Maschine zum Schneiden und Bebeln von Rohren

Hochgeschwindigkeits-Hydraulische Rohr-Groove-Maschine für die Bau von Feldrohrleitungen

Die Bevelmaschine ist eine spezielle Rohr-Endverarbeitungsanlage für den Bau von Fernleitungen.Anstelle von manuellem Beveling, um eine höhere Effizienz zu erzielenEs ist auch ein notwendiges Übereinstimmungswerkzeug für internes Schweißen oder vollautomatisches Schweißen.
Die Antriebseinheit des Elektromotors ist auch speziell für den Bau von Offshore-Pipeline ausgelegt, wodurch die Verschmutzung der Schiffskabine verringert werden kann.

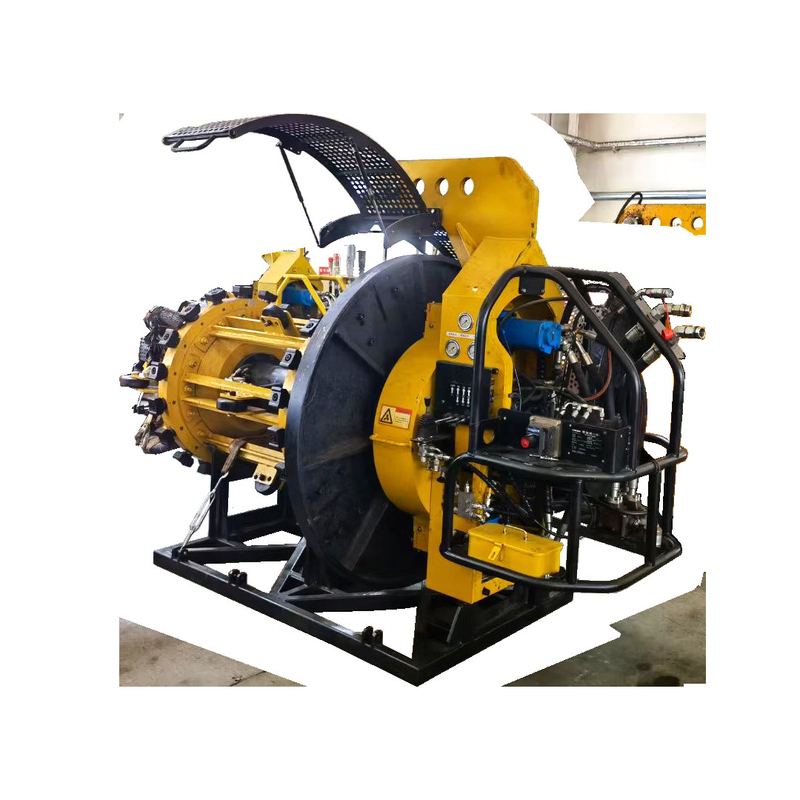

Hochgeschwindigkeits-Hydraulische Rohr-Groove-Maschine für die Bau von Feldrohrleitungen 0

Allgemeine Informationen

1, 8" bis 56" Rohrdurchmesser

2, jede Art von Schrägen präzise bearbeiten.

3, Hochgeschwindigkeitsbewebelung, hohe Effizienz und Energieeinsparung

4, Großes Schneidvolumen, durchschnittliche Nutzungszeit für jedes Rohrende beträgt 1 bis 2 min.

5, Hydraulische Antriebseinheit mit Dieselmotor für den Bau von Pipelines an Land/Hydraulische Antriebseinheit mit Elektromotor für den Bau von Offshore-Pipelines.

Produktparameter

Modell	HGK814	HGK2026	HGK2432	HGK3240	HGK3648	HGK4856
Rohrgröße (in)	8 bis 14	20 bis 26	24 bis 32	32 bis 40	36 bis 48	48 bis 56
Rohrdicke (mm)	10 bis 22	10 bis 22	14.6 ~ 30	14.6 ~ 30	14.6 bis 50	14.6 bis 50
Schaltgeschwindigkeit (rpm)	0 bis 40	0 bis 40	0 bis 40	0 bis 40	0 bis 40	0 bis 40
Schachtzufuhr (mm/min)	0 bis 10	0 bis 10	0 bis 10	0 bis 10	0 bis 10	0 bis 10
Werkzeugschürze qty	2 bis 3	3 bis 4	4	4	4	4
Schnittschlag (mm)	90	90	90	90	90	90
Übertragungsart	Elektrische oder hydraulische Motoren
Futtermittelübertragung	Hydraulischer Zylinder
Gewicht (t)	1.2	2.5	3.5	4	4.2	4.5
Abmessungen (mm)	1900x800x1050	2100x950x1250	2900x1000x1450	3256x1952x1776	3459 x 2002 x 2002	3332x1972x2165
Hydraulikkraftwerk	HPS133	HPS133	HPS133	HPS133	HPS133	HPS133

Produktmerkmale

1, Annahme eines flexiblen Übertragungssystems zur Kombination von hydraulischem Kraftwerk und Maschinensatz

2Das Hauptantriebssystem verwendet eine hydraulische Antriebs- und Übertragungssysteme, die die Antriebsplatte drehen, um die Auswirkungen von Last und Aufprallwelle zu überwinden.

3Das Fütterungssystem übernimmt ein hydraulisches System. Es verfügt über eine hohe Fütterungsgenauigkeit und große Kraft.

4Die Hauptübertragungs- und Fütterungsbewegung setzt ein geschlossenes Rückkopplungssystem ein, verfügt über ein hohes Bevelvolumen und eine hohe Effizienz.

5Das Gesamtsystem setzt sich aus Pilot-Hydrauliksteuerung und Plattensteuerung zusammen, verfügt über einfache, hochautomatisierte, zuverlässige, einfache Bedienung und Wartung.

6, Reinheit Typ Schnellkopplung könnte hydraulisches Öl verunreinigen reduzieren.

7Dieselmotor ist mit Gas automatische Einstellvorrichtung montiert, außer Beveling-Arbeiten, Dieselmotor wird in Leerlauf-Situation sein, könnte stark Energie sparen.

8, eigene Temperaturkompensationsfunktion des Systems mit schneller Reaktionsfähigkeit.

9Das hydraulische System besitzt eine Vorheizungs- und Kühlfunktion, die für sehr kalte oder heiße, nasse Bereiche geeignet sein könnte, was die Arbeitseffizienz verbessern könnte.

Hauptbestandteil des Produkts

Ich...Technischer Punkt des Maschinensatzes

1, gute Zentralisierung Fähigkeit, hohe Geschwindigkeit und große Kraft Expansion, könnte eine stabile Klemme während des Schneidens gewährleisten..

2, Werkzeuge adoptieren Nachahmungstechnologie, könnte gegen Rohr Ende nach Rohr Rundheit schneiden, gewährleisten Schrägform und Genauigkeit.Zusammengesetzte Blattstange wurden angenommen, die alle Arten von zusammengesetzten Bevels nach verschiedenen Übereinstimmung beenden konnteSiehe Abbildung 9 und 10.

3, die eine bekannte Markenlegierungsblase mit hoher Schneideffizienz und langer Lebensdauer aufweist. Siehe Abbildung 11.

4, Annehmen Sie einzigartige erfundene rotierende Platte Antrieb und Zufuhr Antrieb, bilden Sie ein bestimmtes mechanisches und hydraulisches Rückkopplungssystem, verwenden Sie kleine Durchfluss Ölpumpe, könnte stabilen Schnitt bieten,Vermeidung von Bladeschlag und Enginsperrung.

Hochgeschwindigkeits-Hydraulische Rohr-Groove-Maschine für die Bau von Feldrohrleitungen 4

II.Schlüsselfaktor für den Betrieb

1, Heben Sie die Befestigungsmaschine vor dem Rohrende durch Hebegerät, stecken Sie den Klemmbereich in das Rohr ein, betätigen Sie die SpannungJoystick, setzen alle Klemm Schuhe Unterstützung gegen die innere des Rohres, stellen Sie sicher, dass der Klemm Abschnitt im Zentrum der befestigtDie Pfeife.

2, Bedienen Sie schnelle Zuführung Joystick, so dass Drehplatte in der Nähe der Rohr Ende schnell. Bedienen Sie Hauptschacht Drehplatte Joystick, Hauptschacht Drehplatte wird Schrägwerkzeuge nehmen, um pro Satz Geschwindigkeit zu drehen,Dann bedienen Sie die Hauptschacht drehen Anlage Fütterung Joystick, um die Schrägwerk zu starten.

3, Nach der Beveling-Arbeit, betätigen Sie die Hauptschacht Drehplatte Joystick, um die Fütterung zu stoppen, setzen Sie die Drehplatte drehen 2 bis 4 Kreise in Leerlaufgeschwindigkeit, um das Rohr Ende genau, stoppen Drehplatte,Beschleunigen Rückkehr Drehgeschwindigkeit, und stoppen, die Klemm-Abteilung loslassen, und zum nächsten Gelenk gehen.

III.Leistungseinheit

Das Kraftwerk besteht aus Motor, Hydraulikpumpe, Hydraulikölbehälter, Dieselbehälter, Heizkörper, Filtersystem, Hydraulikschlauch, Bedienfeld usw. Das Kraftwerk wird durch Schnellkopplung mit der Maschine verbunden,die zuverlässig und einfach zu bedienen ist.

Produktfotos
