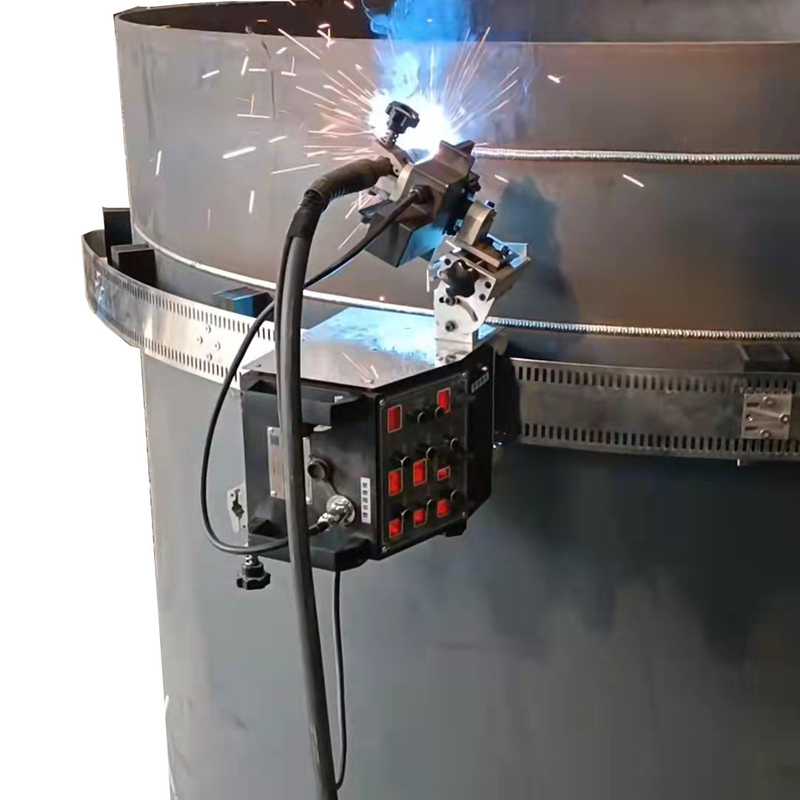

Einfacher Tankschweißtraktor mit gerader und flexibler Spur

Schweißverfahren

Gerade Schienenstrecke:

Schritt 1: Verwenden Sie 6 M4X12 Hexagon-Steckschrauben, um 3 Sätze von Magnetsitzen auf der Spur zu installieren. Beachten Sie, dass der Magnetgriff in der Regalrichtung ist. Die Spur ist montiert.Eine weitere Reihe von Gleisen kann auf der Endverbindungsplatte überlagern und unbegrenzt verwendet werden.

Schritt 2: Installieren Sie den Schweißroboterhost von einem Ende der Spur auf eine Spur, achten Sie auf die laufende Kupplung in der offenen Position.

Flexible Schienenbahn:

Schritt 1: Montieren Sie 3 Magnetensätze in 3 Magnetpositionen mitten auf der Gleise mit 12 M6X16-Flachschrauben.

Schritt 2: Lösen Sie die Gleiskupplung, installieren Sie den Schweißroboter auf der Gleise, schließen Sie die Kupplung, und der Gastgeber kann auf der Gleise gleiten.Der Hauptmotor kann normal in Betrieb sein..

Schritt 3:Anbringen der Pressenplatte, der ultradünnen Flachpolster und der weichen Schiene auf dem Magnet-Aluminiumblock mit 3 abwechselnd platten M6X16-Schrauben, ziehen und montieren die Gleise.Eine weitere Reihe von Gleisenden kann unter die Platte eingefügt werden, um eine unendliche Zirkulation zu ermöglichen..

Schritt 4: Das Außenhilfsgerät auf eine angemessene Höhe einstellen, das Außenhilfsgerät ist auf der Schweißpistole geschoben worden, um während des Schweißens zu unterstützen,kann effektiv verhindern, dass die Schweißpistole hoch und niedrig oder schütteln.

Gemeinsame Anlage

1Befestigen Sie die Taschenlampe an den Klemm und ziehen Sie ihn fest.

2. Befestigen Sie die Fackel an den Clip und ziehen Sie es. Installieren Sie die Schweißsteuerung Draht (Guns Ende) hier und ziehen Sie es.

3. Installieren Sie das Schweißgriffe-Steuerkabel (Schwanz) auf der Powerbox (links), installieren Sie das Kabel für die Steuerung des Drahtzuführers auf der Powerbox (rechts) und ziehen Sie es fest.

4. Entfernen Sie die 2 Drähte des Schweißgriffes der Steuerung des Drahtzuführers, schrauben Sie oder schweißen Sie die Umwandlungsgelenke an die ursprüngliche Steuerleitung, kleben Sie das Isolationsband an,Installieren Sie den Steuerstecker des Drahtzuführers an der Stromversorgungskiste an der UmwandlungsgelenkeDer Stecker der Stromkasse ist für den Gebrauch an eine AC220V 50/60Hz-Stromversorgung angeschlossen.

5Installieren Sie die Schwingungsleitung hier und ziehen Sie sie fest.

6. Installieren Sie den Schweißdraht auf der Drahtkarte, achten Sie auf die Schwingung des Drahtwicklers und lassen Sie genügend Störraum, sonst beeinträchtigt es den Draht und beschädigt den Wickler.

7. Die Steckdose der Steuerleitung für den Drahtzufuhrgerät und die beiden Drucklöcher am Ende des Schweißgriffs an den Drahtzufuhrgerät (Panasonic) anschließen und festziehen.

Produktparameter
