Flexible Schienen-Spur-Rohr-Tank-Schweißzug mit Schwingungstorchenträger

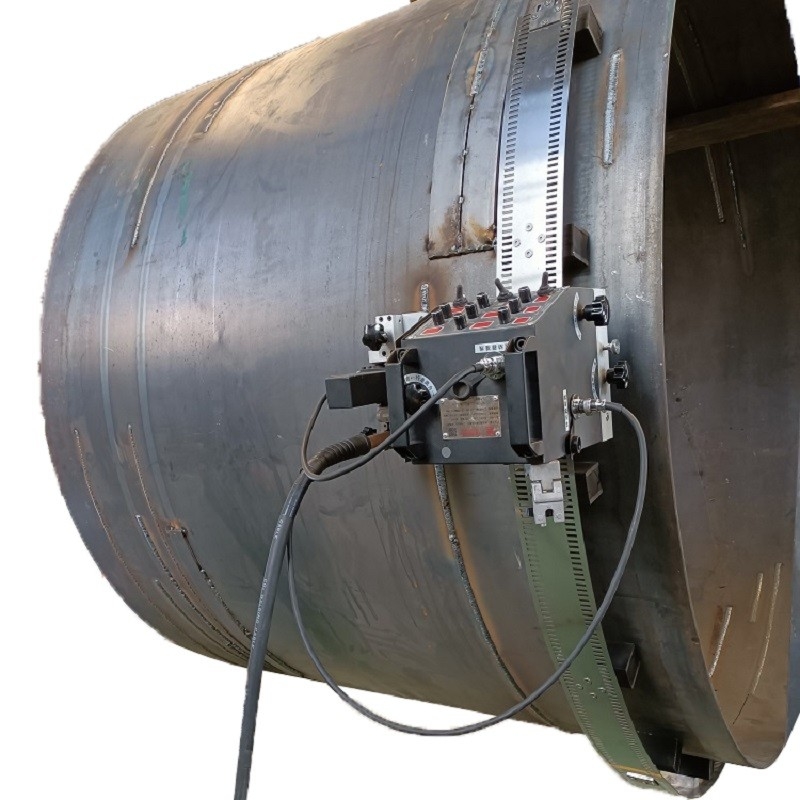

Eine detaillierte Einführung des Tankschweißtraktors

Der Tankschweißtraktor ist ein automatisches Gerät. Er kann nach einmaligem Schweißen eine breitere Schweißnaht erhalten. Er eignet sich sehr gut für das Lichtbogenschweißen, dessen Durchmesser mehr als 750 mm beträgt. Sie können die Schwinggeschwindigkeit, den Schwingwinkel, die Versatzposition der Mitte und die Haltezeit links und rechts einstellen. Er eignet sich für verschiedene Raupen. Die größte Geschwindigkeit beträgt 1250 mm/min im schweißfreien Zustand.

Der automatische CO2-Schweißwagen wird häufig in Schiffen, Brücken, Lokomotiven, Stahlkonstruktionen, der Petrochemie und anderen Industrien eingesetzt. Geeignet zum Schweißen verschiedener Schweißkonstruktionen, wie z. B. Versteifungen, Rippen, Querschnitte, Kastenträger usw. Seine Hauptvorteile sind:

1, Reduzierung der Arbeitsintensität und Verbesserung der Arbeitsumgebung;

2, Verbesserung der Arbeitseffizienz, das 1,5-fache des manuellen Schweißens;

3, Vermeidung der schlechten Schweißqualität, die durch menschliche Faktoren verursacht wird, die allgemeine manuelle Bedienung der Fehlerquote von etwa 20 %, und die Verwendung des automatischen Schweißwagens erzeugte keine Schweißfehlerquote, so dass seine umfassenden Vorteile gegenüber dem manuellen Schweißen um fast 200 % erhöht wurden;

4, Hoher Automatisierungsgrad zur Gewährleistung der Stabilität der Schweißqualität;

5, Ungelernte Arbeiter können es schnell aufnehmen;

Hauptmerkmale des Tankschweißtraktors

1), Dieser Schweißwagen ist ein automatisches Gerät, und eine breite Schweißnaht kann durch ein Schweißen erhalten werden. Besonders geeignet für das Schweißen von Bogenmaterial (Rohr) mit einem Radius von mehr als 900 mm.

2), Schwinggeschwindigkeit, Schwingwinkel, Mittellage und Verweilzeit links und rechts können eingestellt werden, geeignet für verschiedene Spezifikationen der Schweißnaht. Die maximale Fahrgeschwindigkeit des Wagens beträgt 1250 mm/min im nicht geschweißten Zustand.

Ø Hinweis: Der Selbstschutzschalter der Schweißmaschine muss beim Einstellen und Schweißen auf OFF geschlossen sein, da der gasgeschützte Schweißer des Schweißwagens eine konstante Kommunikationsnummer ist und das Schweißen unweigerlich Restenden hinterlässt. Wenn er auf ON eingestellt ist, stoppt der Schweißwagen die Bewegung, aber der Lichtbogen wird nicht gelöscht.

3), Der Magnet ist alles Ein/Aus-Steuerung, was die Reinigung von Eisenschrott und das Bewegen des Wagens erleichtert. Die Schiene wird gesteuert, um den Wagen von der Schweißlinie fernzuhalten.

4), Lichtbogengerät ist vorhanden, und der Einstellbereich für die Lichtbogensammelzeit beträgt 0-7s.

5), Der Wagen ist mit einem Induktionsstoppschalter ausgestattet. Der Wagen kann nach dem Schweißen automatisch anhalten, was es einem Arbeiter ermöglicht, mehrere Geräte gleichzeitig zu bedienen.

6), Die Installation und Demontage von Wagen und Schiene wird durch ein spezielles Gerät gesteuert, das sehr einfach zu bedienen ist

7), Kleine Größe, geringes Gewicht, einfach zu bewegen und zu installieren, ungelernte Arbeiter können ebenfalls schweißen.

Hauptkomponenten des Tankschweißtraktors

Der Tankschweißtraktorbesteht aus Gehäuse, Steuerkasten, X-Y-Gleitblöcken, Brennerhalter, Führungsrad und gerader Schiene.

1, Gehäuse: Es ist die Antriebsvorrichtung, die Motor, Planetengetriebe, Antriebszahnrad und Laufrad umfasst.

2, Steuergehäuse: Zur Steuerung der Bewegung des Wagens. Bitte beachten Sie das Handbuch des Bedienfelds.

3, Quergerät: Sie können es beim Geradschweißen (z. B. Behältergehäuse) verwenden, um die Position des Brenners im Falle einer sich bewegenden Schiene einzustellen.

4, X-Y-Trimmgleitblöcke: Es ist bequem, den Brenner nach oben und unten oder nach links und rechts einzustellen.

5, Schwingvorrichtung: Zur Ausführung verschiedener Schweißmodelle.

6, Halter des Brenners: Er kann den Brenner halten und den Winkel des Brenners leicht einstellen. Hinweis: Darf den leitenden Abschnitt nicht halten, was zu Kurzschluss oder Stromschlag führen kann.

7, Steckdose der Quelle: Es ist die Steckdose des externen Elektrokabels, das mit dem Erdungskabel verbunden ist. Diese Steckdose ist für die Verbindung des Wagens mit dem Vorschubgerät zuständig und versorgt das System mit Strom. (Am Ende des Kabels befinden sich zwei Zweige, von denen einer zur Verbindung des Vorschubgeräts dient; ein anderer dient zur Verbindung der Quelle.)

• Handknopf: Er wird verwendet, um diese Maschine zu bewegen. Bitte halten Sie ihn vollständig fest.

• Ein-Aus-Handknopf und Demontage-Handknopf.

8, Stahlbandschiene: Sie ist mit einem Permanentmagneten ausgestattet, um die Schiene an den Werkstücken zu befestigen, um unterschiedlichen Schweißanforderungen gerecht zu werden. Er eignet sich sehr gut für das Lichtbogenschweißen, dessen Durchmesser mehr als 750 mm beträgt.

9, Magnet: Starker Ein-Aus-Magnet. Wenn Sie die Schiene bewegen möchten, schalten Sie bitte alle Magnetronschalter auf "OFF".

10, Kabelhalterung: Sie können sie verwenden, um das Kabel zu tragen, um die Belastung der Schwingmaschine zu reduzieren.

11, Brenner: Der Benutzer kann einen geraden oder einen gebogenen Brenner wählen.
