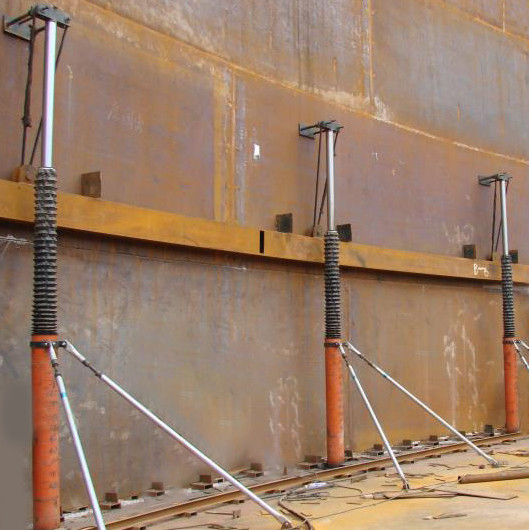

Erweitertes hydraulisches Jacking-System für den Tankbau

Derzeit gibt es sechs Konstruktionsmethoden für den Bau großer Speicherbehälter: hydraulische Abhebe, Zentralsäule, Schwimmen, Vorladen, mechanische Abheben.Hydraulisches Antriebssystem ist das am weitesten verbreitete, die durch eine große Anpassungsfähigkeit gekennzeichnet ist und theoretisch auf jede Größe des Tanks angewendet werden kann;Die Bedienungsteuerung ist einfach, zuverlässig und weniger bedrohlich..Der hydraulische Jack ist ein wichtiger Bestandteil eines hydraulischen Jackensystems.

Hier ist die Inhaltsliste:

• Was sind die Produktkomponenten des hydraulischen Jacks?

• Was sind die Eigenschaften und Anwendungen von Hydraulik-Jack?

• Was sind die Konstruktionsschritte eines hydraulischen Jacks?

Was sind die Produktkomponenten des hydraulischen Jacks?

Ein Modul beinhaltet

• 1 Satz x Power Pump Station: Hydraulische Stromversorgung, Motorleistung 4 kW, Nennstrom von ca. 15 l/min.

• 5 Sätze x Abhebelzylinder: 25 Tonnen Nennwert (18 Tonnen, 100%) (einschließlich Komponenten für hydraulische Abhebelvorrichtungen ̇ Stahlkabel, Stützvorrichtung, Zugstange usw.)

• 5 Sätze x Ölschlauchsystem:Ein Tankbau benötigt ein Steuersystem für die Steigerung.

• 1 Satz x Elektrische Bedienelemente und Bedienelemente:

Jedes Set umfasst:

• 1 zentralisierte Steuerungsanlage für die Bedienung der Steuerungsanlage,

• 1 Stromversorgungsschrank(Mit konzentrierter Schaltfläche und automatischem Steuerungssystem oder mit einem einzigen Griff bedient.

Was sind die Eigenschaften und Anwendungen von Hydraulik-Jack?

• Anwendung

1.Die hydraulische Steckdose wird hauptsächlich für den vertikalen Tank-Ober-Boden-Aufbau verwendet;

2.Es kann auch für Mega-Arbeitsstücke verwendet werden.

• Eigenschaften

1.Das hydraulische Jacksystem besteht aus einer hydraulischen Pumpenstation, Zylindern, Stahldraht und Schlägen.

2.Das hydraulische Hebesystem bedient sich der zentralen Steuerung durch PLC, um das Heben zu verwalten.

3.Die hydraulische Abzugspumpenstation verfügt über zwei Betriebsmodelle, eine manuelle Steuerung und eine zentrale Steuerung. Der Zylinder kann so eingestellt werden, dass er separat oder mit mehreren anderen als eine Gruppe angehoben wird.und Multi-Gruppen können auch integriert werden, um zu heben erreichen bessere Präzision und bessere Schweißwirkung;

4Alle Zylinder sind mit einem Sicherheitsventil ausgestattet, das automatisch gesperrt werden kann, um zu verhindern, daß Zylinder/Tank auch unter Ausfall von Strom, Hochdruckschlauchbruch oder Sprengung fällt.

5.Der Zylinder ist mit einem Hochdruckschlauch ausgestattet, um Öllecks zu vermeiden, die normalerweise bei den traditionellen Mehrfachschläuchen auftreten.

6.Schlag des hydraulischen Zylinders ist 1475mm, die jede Ringhülle mit 2500 Platten Ein-Schritt-Lift befriedigen kann.

7.Die Grundhöhe des Hydraulikzylinders beträgt 2050 mm, die mit der automatischen Umfangschweißmaschine übereinstimmen kann, um das Schweißen der inneren Umfangssäume voranzutreiben;

8.Modulkonfiguration, die Menge des hydraulischen Jacks kann je nach unterschiedlicher Tankgröße und Gewicht eingestellt werden

9.Hohe Effizienz, jedes Mal, wenn man hebt oder fällt, braucht man nur etwa 15 Minuten;

10.Kann gut mit unseren Tankschweißmaschinen zusammenarbeiten, die die Arbeitskosten erheblich reduzieren und die Bauzeit verkürzen können;Normalerweise kann eine Maschine für das Schweißen mit horizontaler Nähte 6-10 erfahrenen Schweißer treffen.Die Vertikalschicht-Schweißmaschine kann mit 20 bis 30 erfahrenen Schweißern und der Traktor für Butt/Fillet-Schweißen mit 6 bis 15 erfahrenen Schweißern arbeiten.

Was sind die Konstruktionsschritte eines hydraulischen Jacks?

Die folgende kurze Beschreibung gibt einen Überblick über das Arbeitsverfahren, das bei Bedarf in bestimmten Einzelheiten geändert werden kann.

1Die Tankbodenplatten werden auf das vorbereitete Fundament gelegt und zusammengeschweißt.

2Die Balken oder Gitter des Daches werden zusammengefügt und schließlich an den oberen Rand des Rings verbunden.

3Das hydraulische Antriebssystem ist in den Tank eingebaut. Die Platten des zweiten Rings (neben dem oberen Ring) befinden sich außerhalb des ersten.

4Der fertiggestellte Teil des Tanks (Dach- und Oberschalenring) wird hydraulisch auf eine Höhe angehoben, auf der die Platten des zweiten Rings in ihre Lage versetzt und die Dachplatte fertiggestellt werden kann.

5.Die Platten des zweiten Schalenrings sind genau angeordnet und an den unteren Rand des ersten Rings verschweißt.

6.Die Platten des dritten Schalenrings werden außerhalb des zweiten Schalenrings platziert.

7Der vollständige Teil des Tanks (das Dach der beiden obersten Ringe der Hülle) wird angehoben.

8Der vorstehende Bedienungszyklus wird wiederholt, bis der letzte (untere) Schalenring fertiggestellt ist.

9Der gesamte Behälter wird auf die Unterplatte gesenkt und darauf geschweißt.

10- Die Aufzugsgeräte sind demontiert.

WINCOO ENGINEERING CO., LTD liefert Tank-Hydraulik-Jack-Ausrüstung an Tankunternehmer weltweit.
