Automation TIG Schweißmethode MIG Rohrleitungsschweißmaschine für Magnetrohrschweiß

WINCOO ENGINEERING CO.,LTD

Elektrischer Typ

Manueller Typ

Produkteinführung

WQ-III eignet sich zum Schweißen von Innen- und Außenwänden von Rohrleitungen. Es werden keine Schienen benötigt und das Schweißen kann entlang der Bogenoberfläche des Werkstücks durchgeführt werden.

Der automatische CO2-Schweißtraktor wird häufig in Schiffen, Brücken, Lokomotiven, Stahlkonstruktionen, der petrochemischen Industrie und anderen Industrien eingesetzt und eignet sich für eine Vielzahl von Schweißkonstruktionen, wie z. B.: Verstärkungsplatten, Rippenplatten, Kreuzteile des Schweißens, Kastenträger-Schweißen usw. Seine Hauptvorteile sind:

1, Reduzierung der Arbeitsintensität und Verbesserung der Arbeitsumgebung;

2, Zur Verbesserung der Arbeitseffizienz, es ist 1,5-mal so hoch wie beim manuellen Schweißen;

3, Vermeiden Sie die schlechte Qualität der Schweißnaht, die durch menschliche Faktoren verursacht wird, die Fehlerquote der manuellen Schweißung beträgt etwa 20 %, und der automatische Schweißtraktor erzeugt aufgrund des künstlichen Schweißens keine Schweißfehlerquote. Daher ist sein Gesamtnutzen fast 200 % höher als der des manuellen Schweißens;

4, Hoher Automatisierungsgrad zur Gewährleistung der Stabilität der Schweißqualität;

5, Einfache und bequeme Bedienung, keine sehr qualifizierten Facharbeiter erforderlich.

Produktmerkmale

1, WQ-III ist eine automatische Schweißvorrichtung mit Schwingung, eine Schweißung kann eine breitere Schweißnaht erzielen.

2, Schwinggeschwindigkeit, Schwingbereich, Mittelposition und linke und rechte Verweilzeit können eingestellt werden, geeignet für verschiedene Spezifikationen der Schweißnaht.

3, Kleine Größe, geringes Gewicht, einfach zu installieren und zu bewegen, ungelernte Arbeiter können ebenfalls schweißen.

4, Permanentmagnet ist installiert, um eine Unterbrechung der Schweißnaht während des Schweißens zu vermeiden.

Anwendungsumgebung

Geeignet für das Schweißen von Rohren verschiedener Stahlkonstruktionen.

Hauptkomponenten

Komponenten: Schweißpistolen-Schwingvorrichtung, Schieber, Schweißpistolen-Griff, Steuerbox, Bedienfeld und anderes Zubehör:

1, Schwingvorrichtung: dient zum Antreiben der Schweißpistole für Pendelschweißungen

2. Antriebsteil: Die Antriebsvorrichtung des Wagens besteht aus vier Magneträdern, Schneckenrädern, Ketten und Kettenrädern

3, Schieberteil: dient zur Einstellung der Position der Schweißpistole, Sie können die Position vor und nach dem Schweißen feinjustieren.

4, Schweißpistolenhalterung: Schweißpistolenklemmeinrichtung, sie kann den Winkel der Schweißpistole einstellen.

5, Steuerbox: Alle Bewegungen des Traktors können eingestellt werden. Einzelheiten finden Sie in der Bedienungsanleitung des Bedienfelds

Einführung in das Bedienfeld

1, Knopf zum Einstellen von Strom und Spannung: Drehen Sie den Knopf im Uhrzeigersinn, um den Wert zu erhöhen (Der Traktor hat zwei Stromstecker mit 3P und 8P, bei Verwendung des 3P-Steckers ist der Strom- und Spannungseinstellknopf ungültig, und dann müssen der Strom und die Spannung des Drahtvorschubs eingestellt werden; Der Strom- und Spannungsregelknopf ist bei Verwendung des 8P-Steckers wirksam);

2, Wahlschalter für Schweißen/Nicht-Schweißen: Der Knopf muss sich in der Schweißposition befinden, um zu schweißen;

3, Punktvorschub: manuelles Drahtvorschubgerät;

4, Gehschalter: Steuerung des Gehens und Anhaltens des Wagens, wenn der Schalter "Schweißen/Nicht-Schweißen" in die Position "Nicht-Schweißen" gebracht wird, öffnen Sie den Gehschalter, der Traktor geht nur ohne zu schweißen;

5, Einstellung der Gehgeschwindigkeit: der Einstellknopf der Gehgeschwindigkeit des Traktors. Es wird empfohlen, die Gehgeschwindigkeit des Traktors einzustellen, nachdem der Gehschalter eingeschaltet wurde;

6, Wahl der Gehrichtung: Wählen Sie, ob Sie nach links oder rechts gehen möchten;

7, Netzschalter und Kontrollleuchte: Die Kontrollleuchte leuchtet nach dem Einschalten der Stromversorgung;

8, Schwingungssteuerungsteil: Es kann die Schwinggeschwindigkeit, den Schwingbereich, die linke und rechte Verweilzeit, die Mittelposition und den Schwingmodus einstellen;

Produktparameter

Artikel			Parameter	Hinweis
Traktor	Stromversorgung	AC 220V
		Größe	240×330×310 mm	B×L×H
		Gewicht	16 kg	Inklusive Schwinger
		Bewegungsmodus	Allradantrieb	Magnetrad
		Gehgeschwindigkeit	0∼700 mm/min
Steuerung	Schwingmotor	DC24V 18RPM
		Einstellbereich der Schweißpistole	Auf und ab
				Vor und zurück	85 mm
				Einstellbereich des Betriebswinkels	360°
				Einstellbereich des Trage-Winkels	0°
		Betriebsfunktion	Schwingmodus
				Schwinggeschwindigkeit	0-10 U/min (Anzeige mit Skala)
				Schwingbereich	0-±10° (Anzeige mit Skala)
				Einstellung der linken und rechten Verweilzeit	0-2S (Anzeige mit Skala)
				Zentraler Bewegungsbereich	0-±8°
				Zentrierdrahtvorschub
				Gehen startet/stoppt
				Schweißstrom/-spannungseinstellung
				Wahl der Gehrichtung
				Regulierung der Gehgeschwindigkeit	0∼1000 mm/min (Anzeige mit Skala)
				Schweiß-/Nicht-Schweiß-Optionen

Installation und Packliste

A. Vorbereitung zum Schweißen

1, Die notwendigen Werkzeuge zum Schweißen sind Schweißmaschinen und Drahtvorschubgeräte;

2, Es werden spezielle Steuerkabel (AC 220V) benötigt. Verschiedene Schweißstromquellen erfordern unterschiedliche Kabel;

3, CO2-Tanks zum Schweißen sind erforderlich;

4, CO2-Automatikschweißbrenner;

5, Andere notwendige Werkzeuge;

B. Traktoranschlussmethode

1, Installieren Sie den Traktor und platzieren Sie den Traktor auf der Arbeitsfläche;

2, Installieren Sie den Draht auf der Drahtvorschubschale und ziehen Sie den Draht bis zum Ende des Brenners;

3, Das Ende des Brenners ist mit dem Drahtvorschub verbunden;

4, Die Steuerstromversorgung ist mit dem 8P-Anschluss des Bedienfelds des Traktors verbunden;

5, Das Steuerstromkabel ist mit AC 220 verbunden;

6, Das spezielle Steuerkabel hat vier Anschlüsse, einer ist mit der 220-V-Stromversorgung verbunden, der andere mit dem Schweißwagen, und die anderen beiden sind jeweils Schweißmaschine und Drahttransfermaschine.

C. Packliste
Teilename	Menge	Einheit	Hinweis
Gehschweißtraktor	1	Satz
Schwingnase	1	Satz
Stromleitung	1	Stk.	Ungefähr 10-15 m
Schweißbrenner-Signalkabel	1	Stk.	Ungefähr 0,5 m
Schwingsignalleitung	1	Stk.	Ungefähr 0,5 m
Spezifikation	1	Stk.
Innensechskantwerkzeug	1	Satz

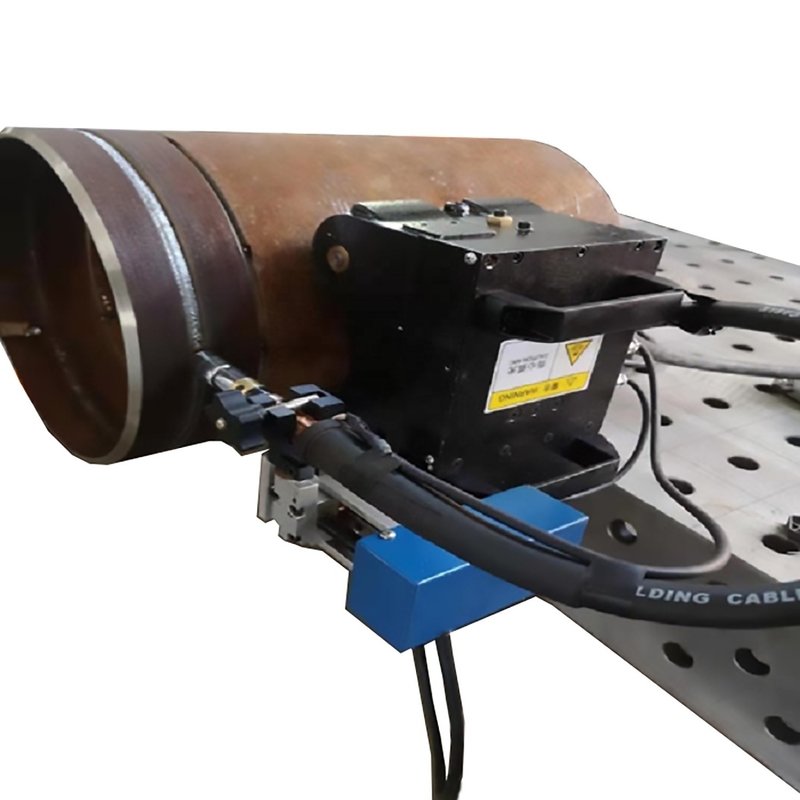

Produktfotos
